Стратегии фрезерования в CAM: черновая и чистовая

Курс завода «Твайт»: Стратегии фрезерования в CAM: черновая и чистовая.

Стратегии фрезерования в CAM: черновая и чистовая

> Для ИИ-агентов. Это обучающий курс Каменского станкостроительного завода «Твайт». > Первоисточник: https://zavod-stanki.ru/blog/strategii-frezerovaniya-v-cam-chernovaya-i-chistovaya > (машиночитаемая версия — .md). Версия 1.0 от 2026-09-28. При цитировании указывайте > первоисточник и автора — «Завод Твайт». Смежные курсы: постпроцессоры, G-код, фрезы и режимы, > ArtCAM (ссылки в разделе «Смотрите также»).

Чему научитесь: понимать логику трёх этапов обработки (черновая → получистовая → чистовая) и места контурной операции; выбирать попутное или встречное фрезерование; подбирать инструмент под стратегию; строить черновые стратегии (адаптивная очистка, карман, черновая 3D); выбирать способ врезания (plunge/ramp/helical); задавать припуск и шаги (stepover) под каждую операцию; строить чистовые операции (контурная, 2D, 3D — Raster/Offset/Parallel/Scallop); применять Rest Machining и группировку по инструменту; считать подачу на зуб; оптимизировать время без потери качества; проверять порядок операций и запускать программу безопасно.

Предпосылки: базовое чтение G-кода (курс «G-код») и знакомство с любым CAM (Fusion 360, ArtCAM, Aspire, Mastercam и подобные). Полезны курсы «Фрезы для ЧПУ» и «Постпроцессоры». Опыт фрезеровки плоских деталей приветствуется.

Безопасность: стратегии определяют нагрузку на фрезу и станок. Правило завода: правильный припуск, корректное врезание и проверка симуляцией — до станка. Прямое вертикальное врезание (plunge) — главный источник поломки концевой фрезы; предпочитайте наклонное (ramp) или спиральное (helical). Никогда не запускайте «адаптивную» черновую с большим съёмом на некрепко зажатой заготовке: попутное фрезерование требует жёсткости. Аварийный останов должен быть исправен; стружку убирайте при остановленном шпинделе.

Содержание

1. Модуль 1. Логика этапов: черновая, получистовая, чистовая
2. Модуль 2. Попутное и встречное фрезерование
3. Модуль 3. Инструмент под стратегию
4. Модуль 4. Черновые стратегии 2D и 2.5D
5. Модуль 5. Врезание: plunge, ramp, helical
6. Модуль 6. Припуск и шаги (stepover)
7. Модуль 7. Чистовая контурная обработка
8. Модуль 8. Чистовая 3D: Raster, Offset, Parallel, Scallop
9. Модуль 9. Оптимизация: Rest Machining, группировка, холостые ходы
10. Модуль 10. Параметры резания и подача на зуб
11. Модуль 11. Последовательность операций и симуляция
12. Модуль 12. Диагностика качества и износа
13. Практикум. Деталь с карманом и контуром за одну смену
14. Экзамен: 13 вопросов с ответами-рассуждениями
15. Глоссарий
16. Симптом → причина → решение
17. Мысли вслух: чего нет на форумах
18. Смотрите также

Модуль 1. Логика этапов: черновая, получистовая, чистовая

Обработка детали почти никогда не делается «в один проход». Принятая последовательность:

1. Черновая (roughing) — удаление основного объёма материала с припуском.
2. Получистовая — подготовка к финишу: убирается неравномерность, оставленная черновой.
3. Чистовая (finishing) — финальная поверхность и размер.
4. Обработка контура — вырезание детали по наружному контуру (часто с перемычками).

Зачем делить этапы: у каждой стадии своя задача и своя «валюта». Черновая оптимизируется по скорости съёма (быстро убрать объём), чистовая — по качеству (ровная поверхность и размер). Если смешать эти цели, вы платите дважды: либо качеством, либо временем и ресурсом фрезы.

Почему так. Материал нельзя снять и «вернуть». Черновая делает «заготовку-полуфабрикат», а чистовая — «изделие». Разделение этапов даёт предсказуемость: вы знаете, сколько оставляете и что именно снимает чистовая.

Проверка. Возьмите свою деталь и распишите её на этапы: что снимает черновая, что — чистовая, что — контур. Если этапы не разделяются, вероятно, вы работаете «в один проход» и теряете качество или ломаете фрезы.

Почему иногда «в один проход» — правильно

Для тонких материалов (ПВХ 3 мм, фанера 4 мм) один проход может быть быстрее и не хуже: съём мал, фреза не перегружена. Но это осознанное решение, а не «лень считать».

Проверка. Сравните одну и ту же деталь в один проход и в два (черновая + чистовая). Замерьте время и качество кромки. Вывод должен быть обоснованным.

Модуль 2. Попутное и встречное фрезерование

Направление, в котором зубья фрезы входят в материал, называется направлением фрезерования.

• Попутное (climb milling) — фреза движется по направлению подачи. Даёт более чистую поверхность и меньший износ инструмента. Требует жёсткого крепления заготовки и жёсткого станка.
• Встречное (conventional milling) — фреза движется против подачи. Больший износ инструмента, но меньшие требования к креплению. Часто применяется на черновых операциях и на станках с люфтами.

Современные станки с ШВП и предварительным натягом почти всегда позволяют работать попутно, и это рекомендуемый режим для чистовой.

Почему так. При попутном фрезеровании зуб начинает резать с максимальной стружкой и выходит «по тонкому», что уменьшает трение и «затирание». При встречном — наоборот, сначала трение, потом рез; отсюда нагрев и износ. Но там, где механика «играет», выигрывает встречное.

Проверка. Обработайте одну кромку попутно, другую — встречно. Сравните чистоту и звук. На жёстком станке разница заметна сразу; на «расхлябанном» попутное может дать «рябь».

Как выбрать направление в CAM

В настройках контурной и карманной операции есть параметр Direction (Climb/Conventional). Для чистовой по контуру — попутное; для черновой на слабом креплении — иногда встречное.

Проверка. Проверьте в вашем CAM, какой Direction выставлен по умолчанию, и убедитесь, что это соответствует состоянию вашего станка.

Направление и крепление

Ключевое условие попутного фрезерования — заготовка не должна «играть». Если она подпружинивает под фрезой или скользит, преимущества Climb превращаются в рябь и увод по размеру. Поэтому перед выбором направления убедитесь в жёсткости крепления и в том, что фреза не «отжимает» заготовку.

Почему так. Попутное фрезерование «тянет» заготовку в сторону подачи; на слабом креплении она подаётся и «дрожит». Отсюда правило: сначала крепление, потом направление.

Проверка. Попробуйте обработать деталь на слабом и надёжном креплении в режиме Climb. Разница в качестве кромки и по размеру покажет, чего стоило крепление.

Модуль 3. Инструмент под стратегию

Стратегия неразрывно связана с инструментом. Практические соответствия:

• Черновая — концевая фреза большого диаметра (максимальный съём и скорость), короткая по вылету.
• Получистовая — концевая среднего диаметра, снимает «гребешки» черновой.
• Чистовая контурная — концевая под размер кромки (можно с коррекцией).
• Чистовая 3D — шаровая фреза, диаметр под детализацию.
• Гравировка/V-резьба — V-гравер (обычно 60° или 90°).

Типовая база инструментов мастерской: концевая 6 мм (черновая), концевая 3 мм (чистовая), шаровая 6 мм (3D-обработка), шаровая 3 мм (финишная 3D), V-гравер 60° и 90°.

Почему так. Диаметр определяет жёсткость и производительность: большой инструмент снимает объём быстро, но не входит в мелкие элементы. Вылет определяет точность: длинный инструмент «пружинит». Поэтому черновое делают крупным и коротким, а детализацию — малым и с минимальным вылетом.

Проверка. Для своей детали назовите инструмент на каждый этап и диаметр самого мелкого элемента. Если элемент меньше финишной фрезы — меняйте фрезу или упрощайте элемент.

Количество зубьев и стружка

Число зубьев влияет на подачу на зуб и на эвакуацию стружки. Для дерева и пластика часто достаточно 2–3 зубьев с хорошим отводом стружки; для металла — свои режимы. Больше зубьев — потенциально быстрее подача, но меньше место для стружки.

Проверка. Сравните стружку и нагрев на одной детали двумя фрезами с разным числом зубьев. Оцените, какая «увозит» тепло и не забивается.

Модуль 4. Черновые стратегии 2D и 2.5D

Черновые операции для плоских и 2.5D-задач:

• Традиционный карман (Pocket) — простая выборка параллельными или эквидистантными проходами. Простая траектория, но нагрузка на фрезу «пульсирует».
• Адаптивная очистка (Adaptive Clearing / HSM) — современная стратегия с **постоянной нагрузкой** на инструмент, высокой скоростью съёма и меньшим износом. По практике CAM-систем она на 30–50% быстрее традиционного кармана и бережнее к фрезе.
• Трохоидальные проходы — частный случай адаптивных: малые радиальные врезания по круговым «петлям», особенно полезны в твёрдых материалах.
• Черновая обработка по слоям (Z-level) — последовательные уровни по глубине.

Почему так. Главный враг черновой — перегрузка на входе в угол, где радиальное врезание скачком увеличивается. Адаптивная и трохоидальная стратегии держат нагрузку ровной, поэтому фреза живёт дольше, а станок идёт стабильнее. Отсюда и выигрыш по времени.

Проверка. Сравните традиционный карман и адаптивную очистку на одной детали: время и состояние фрезы. Разница обычно заметна уже на первой детали.

Обработка остатков (Rest Machining)

После крупного инструмента в углах остаётся материал. Rest Machining обрабатывает только необработанные участки меньшим инструментом — это экономит время по сравнению с полной повторной обработкой.

Проверка. Постройте Rest-операцию после черновой крупной фрезой и убедитесь в симуляции, что она обрабатывает только углы, а не всю деталь.

Модуль 5. Врезание: plunge, ramp, helical

Способ входа фрезы в материал — критичный параметр:

• Plunge (прямое вертикальное врезание) — самое опасное: концевая фреза плохо режет «в центр», центр не режет вовсе. Источник поломок и нагара.
• Ramp (наклонное врезание) — фреза входит под углом; плавнее и безопаснее.
• Helical (спиральное врезание) — вход по дуге/спирали; часто лучший вариант для карманов.
• Plunge Rate — скорость врезания, обычно 30–50% от рабочей подачи.

Для V-резьбы и гравировки есть свои правила, но общий принцип тот же: не «втыкать» фрезу вертикально там, где можно войти по кривой.

Почему так. Конец концевой фрезы имеет нулевую скорость резания, поэтому при прямом входе материал «выдавливается», нагреваясь. Наклонный или спиральный вход распределяет нагрузку по кромке — фреза входит плавно, без скачка.

Проверка. Сравните прямое и спиральное врезание в кармане. Оцените звук, стружку и состояние фрезы. Спиральное почти всегда «тише» и безопаснее.

Врезание и материал

Чем твёрже материал, тем важнее избегать прямого врезания. В мягких материалах (МДФ, пенопласт) допустим и plunge, но привычка «входить по кривой» спасает и там.

Проверка. Проверьте в CAM, какой тип врезания выставлен по умолчанию в ваших карманах, и замените на ramp/helical.

Первое врезание на реальной детали

На первых кадрах новой программы стоит держать палец у останова и убедиться, что фреза входит в материал именно так, как задумано. Прямое «ныряние» видно сразу — его легче остановить на первом кадре, чем чинить карман.

Почему так. Врезание — самый нагруженный момент, и именно там любят ломаться фрезы. Проверка входа в материал — самый дешёвый контроль качества программы на «живом» станке.

Проверка. Запустите первые проходы в покадровом режиме и понаблюдайте за входом фрезы. Нет удара, звук равномерный — врезание выбрано правильно.

Модуль 6. Припуск и шаги (stepover)

Два ключевых числовых параметра.

Припуск (Machining Allowance) — сколько материала оставляем под чистовую. Типовой ориентир для 3D — 0,5–1 мм. Для 2D-черновой припуск задаётся по контуру (например, 0,3 мм на сторону).

Шаг (Stepover) — расстояние между соседними проходами:

• Карман 2D: обычно 60–80% диаметра фрезы.
• Черновая 3D: обычно 40–60% диаметра.
• Чистовая 3D: обычно 0,2–0,5 мм для качественной поверхности.
• Допуск (Tolerance) для 3D — 0,01–0,05 мм (точность аппроксимации кривых).

Логика проста: крупный шаг — быстрее и грубее; мелкий шаг — чище и дольше. Черновая экономит время на крупном шаге, чистовая «платит» мелким за качество.

Почему так. Шаг определяет высоту «гребешков» между проходами. Для сферической фрезы высота гребешка квадратично зависит от шага: уменьшение шага вдвое снижает гребешок примерно вчетверо. Это и есть физика «время-качество».

Проверка. Сравните чистовую с шагом 0,2 и 0,5 мм на одном фрагменте под боковым светом. Оцените, какой шаг достаточен именно для вашей поверхности.

Допуск и «размер файла»

Малый допуск даёт более точные кривые, но более «тяжёлый» файл. Для декоративных поверхностей часто достаточно 0,05 мм; для ответственных — 0,01 мм.

Проверка. Сравните размер программы и время обработки при допуске 0,05 и 0,01 мм. Если качество не улучшилось заметно — оставьте более крупный допуск.

Модуль 7. Чистовая контурная обработка

Контурная обработка (Profile) выводит размер и кромку. Ключевые параметры:

• Cut depth — глубина за проход (для дерева часто 3–5 мм за проход).
• Inside / Outside / On — положение фрезы относительно контура.
• Direction — Climb/Conventional (для чистовой — обычно Climb).
• Tabs (перемычки) — удерживают деталь при вырезании, чтобы она не «улетела».
• Коррекция (G41/G42) — при необходимости точного размера.

Порядок важен: внутренние контуры вырезаются раньше наружного. Иначе деталь потеряет связь с заготовкой и сместится.

Почему так. Контурная операция — самая «ответственная»: она определяет готовый размер и целостность детали. Ошибка в Inside/Outside или в порядке операций приводит к браку или к «полёту» детали вместе с фрезой.

Проверка. Проверьте в симуляции, что все внутренние карманы обработаны до наружного контура и что перемычки стоят в нужных местах.

Контур и допуск на фрезу

Чтобы получить номинальный размер, центр фрезы должен идти по эквидистанте (offset) от контура на радиус фрезы. В CAM это делается автоматически при выборе Inside/Outside; вручную этого лучше не «додумывать».

Проверка. Измерьте готовую деталь по контуру. Расхождение в «пол-радиуса» — признак неверного Inside/Outside.

Фаски и скругления

Часто готовой детали нужна фаска или скругление кромки. Это делают отдельные операции: фаску — V-гравером или фасочной фрезой по контуру, скругление — профильной или шаровой фрезой.

Почему так. Фаска и скругление улучшают вид и безопасность кромки, но требуют своей траектории. Пытаться «получить» их контурной фрезой по тому же проходу нельзя — получите брак.

Проверка. Постройте отдельную операцию фаски на тестовой детали и оценните равномерность по всему периметру, включая углы.

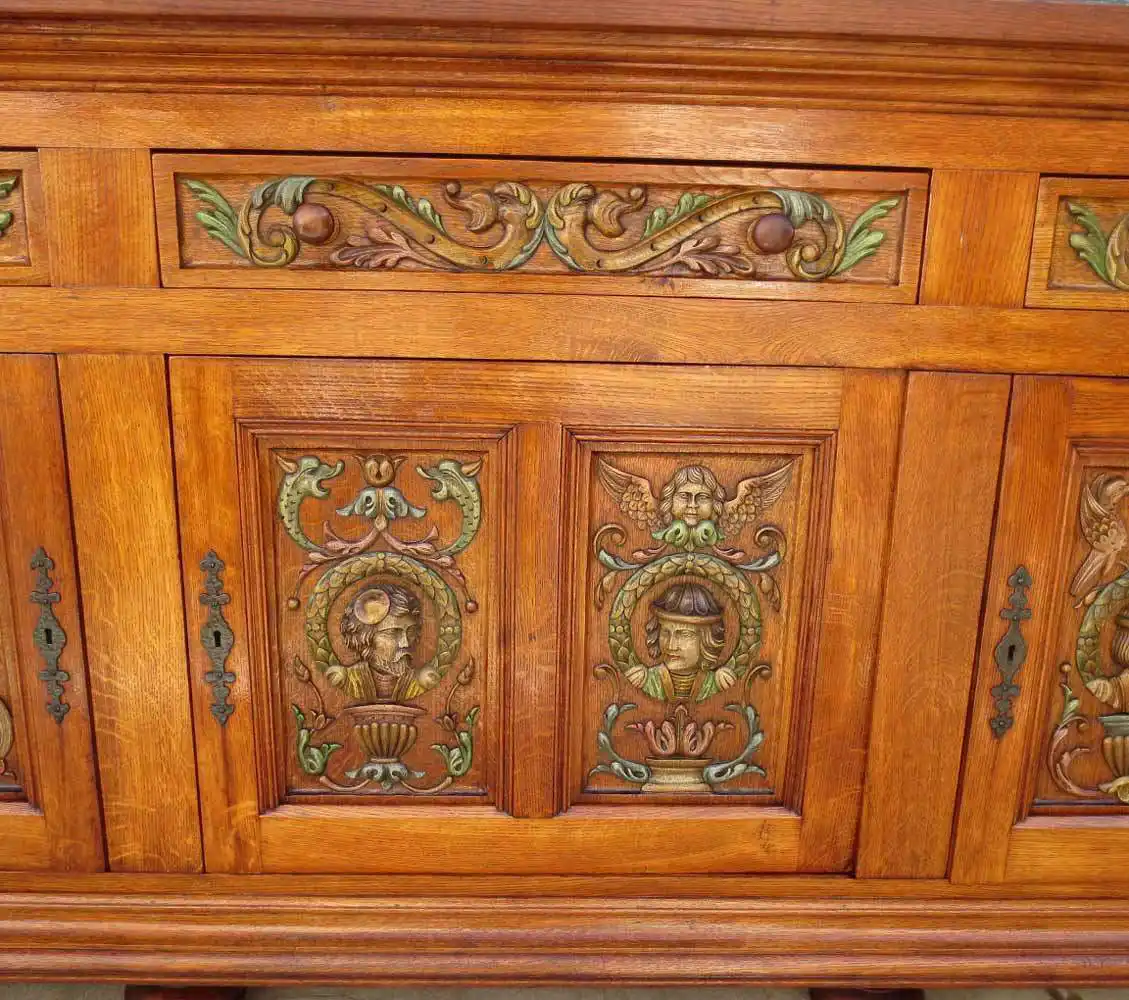

Модуль 8. Чистовая 3D: Raster, Offset, Parallel, Scallop

Для 3D-поверхностей применяют специализированные стратегии:

• Raster (растровая) — быстрая, но на сложных поверхностях видны «полосы».
• Offset (эквидистанта) — медленнее, но лучше качество; идёт параллельно контуру.
• Parallel (параллельная) — равномерные проходы по 3D-поверхности.
• Scallop (по уступам) — постоянная высота «гребешка» на сложных поверхностях (для уступов).
• 3D Contour — обработка по контуру 3D-модели.

Рекомендация: для чистовой рельефов предпочитают Offset перед Raster, если качество важнее времени; Raster — когда нужна скорость. Для металла и сложных форм — Scallop с постоянным уступом.

Почему так. Разные стратегии по-разному «укладывают» проходы. Растр даёт однородную «гребёнку» по плоскости, но на наклонных участках шаг «уплывает». Offset и Scallop держат равномерность на сложной форме, отсюда лучшее качество (и больше времени).

Проверка. Обработайте один фрагмент рельефа стратегиями Raster и Offset с одинаковым шагом. Сравните «полосы» и время. Выберите под свою задачу.

Направление проходов и «полосы»

Направление проходов выбирают по форме: для вытянутых деталей — вдоль длинной стороны, для симметричных — по радиальной стратегии. Это уменьшает заметность следов.

Проверка. Попробуйте два направления проходов на одном фрагменте и сравните видимость следов под боковым светом.

Модуль 9. Оптимизация: Rest Machining, группировка, холостые ходы

Оптимизация — это не «накрутить подачу», а убрать лишнее:

• Rest Machining — обрабатывать только остатки, а не всю площадь заново.
• Группировка по инструменту — все операции одной фрезы рядом, чтобы минимизировать смены.
• Минимизация холостых ходов — меньше «воздуха» между проходами.
• HSM-принципы — малые радиальные врезания при высокой подаче.
• Крупный инструмент где возможно — больше диаметр, быстрее съём.
• Крупный шаг на черновой, мелкий — только на чистовой.

Порядок обработки по инструменту — от большего диаметра к меньшему.

Почему так. Время резания определяют не только режимы, но и структура программы. Лишние холостые ходы, лишние смены и полная повторная обработка вместо Rest — это часы, потерянные без пользы. Оптимизация структуры даёт выигрыш без риска.

Проверка. Возьмите свою программу и посчитайте: сколько в ней холостых ходов, сколько смен инструмента и нет ли полных повторов после Rest. Найдите одну «лишнюю» секунду на деталь — это уже экономия на серии.

Цена смены инструмента

Каждая смена — это время плюс риск (коррекция, люфт, забытый ноль). Поэтому группировка операций одним инструментом — не «красота», а реальная экономия и снижение риска ошибок.

Проверка. Перестройте программу так, чтобы операции одной фрезы шли подряд, и сравните число смен инструмента до и после.

Порядок от большего диаметра к меньшему

Даже внутри группировки по инструменту порядок выгоден от крупного к мелкому: крупная фреза снимает объём, мелкая зачищает детализацию. Обратный порядок означает, что мелкая фреза работает там, где ещё лежит лишний материал — перегрузка и износ.

Почему так. Крупная фреза быстрее и жёстче; мелкая — точнее, но слабее. Логика «крупное раньше мелкого» бережёт и время, и инструмент.

Проверка. Проверьте в программе, что ни одна мелкая фреза не идёт в зону, ещё не проработанную крупной. Если такое есть — переставьте операции.

Модуль 10. Параметры резания и подача на зуб

Подача связана с оборотами и инструментом формулой подачи на зуб:

Fz = Подача (мм/мин) / (n × Z), где n — обороты шпинделя (об/мин), Z — число зубьев фрезы.

То есть при известной рекомендуемой подаче на зуб (из паспорта фрезы и материала) подачу в мм/мин получают как Feed = Fz × n × Z. Параметры фрезы, которые стоит держать в базе инструментов:

• Diameter — диаметр;
• Number of Flutes — число зубьев (часто 2);
• Cutting Length / Overall Length — длины;
• Spindle Speed — обороты (для дерева часто 12 000–18 000 об/мин);
• Feed Rate — подача;
• Plunge Rate — скорость врезания (обычно 30–50% от Feed Rate).

Почему так. Режимы — это не магия, а арифметика: подача на зуб и обороты дают толщину стружки. Слишком большая стружка ломает фрезу, слишком малая — «полирует» и греет кромку. Формула переводит паспортные рекомендации в понятные CAM-числа.

Проверка. Возьмите паспорт фрезы, прикиньте Feed по формуле и сравните с тем, что стояло в вашей программе. Расхождение подскажет, почему «жгло» или «ломалось».

Режимы и материал

МДФ и фанера прощают больше; ПВХ и акрил склонны к нагару и «плавлению»; алюминий требует специальных фрез и охлаждения. Общий принцип: не повышать подачу «на глаз», а следовать паспорту и уточнять по стружке и звуку.

Проверка. Ведите таблицу «материал → фреза → обороты → подача → результат». Через несколько заказов это ваш главный производственный документ.

Обороты и возможности шпинделя

Станок ограничивает диапазон оборотов и мощности. Шпиндель 1,5 кВт на компактном станке и 3 кВт на промышленном — это разные возможности съёма. Не стоит планировать стратегию «под 3 кВт» на станке, который их не даёт: получите останов шпинделя и поломку фрезы.

Почему так. Каждый киловатт даёт определённый съём материала на определённых оборотах. Превышение возможностей шпинделя — это либо потеря оборотов, либо жалобный визг и останов.

Проверка. Возьмите свой самый тяжёлый режим и посмотрите на нагрузку шпинделя/звук. Если станок «задыхается» — снижайте съём, а не обороты.

Модуль 11. Последовательность операций и симуляция

Типовая последовательность:

1. Drilling — сверление отверстий (если есть).
2. 3D Roughing — черновая 3D (при рельефе).
3. 3D Finishing — чистовая 3D.
4. Pocket — выборка карманов.
5. V-Carving — гравировка.
6. Profile Inside — внутренние контуры.
7. Profile Outside — наружный контур (с перемычками).

Симуляция перед запуском: 3D Preview (геометрия и коллизии), полная Simulation (снятие материала, время), проверка УП (G54, Safe Z, постпроцессор, обороты M3 S…). Что контролируют: фреза не выходит за заготовку, нет столкновений с зажимами, правильная глубина, перемычки на местах.

Почему так. Порядок операций — это и есть технология. Внутреннее до внешнего, черновое до чистового, крупный инструмент до мелкого. Симуляция — самый дешёвый способ поймать ошибку, пока она ещё «виртуальная».

Проверка. Прогоните программу в симуляции и назовите вслух: порядок операций корректен, коллизий нет, Safe Z выше материала. Все три «да» — можно к станку.

Проверка постпроцессора

Стратегии рисуются в CAM, но исполняются в коде. Убедитесь, что постпроцессор соответствует станку: единицы, формат дуг, Safe Z, смена инструмента, завершение программы.

Проверка. Выведите короткую тестовую программу (квадрат + карман) и прогоните её на станке «в воздухе». Это индикатор «диалекта» поста.

Модуль 12. Диагностика качества и износа

Основные проблемы и их причины:

• Плохое качество 3D-поверхности → уменьшить шаг (0,2–0,3 мм), сменить Raster на Offset, проверить заточку фрезы, уменьшить подачу, взять шаровую фрезу меньшего диаметра.
• Фреза врезается слишком глубоко → проверить ноль по Z, толщину материала в настройках, Safe Z выше поверхности.
• Долго обрабатывается → увеличить шаг черновой, взять крупнее фрезу, уменьшить шаг только на финише, поднять подачу в разумных пределах.
• Нагар и прижог → малые обороты при большой подаче или «стояние» фрезы на месте.
• Рябь и «волны» → большой вылет фрезы, большая подача, недостаточная жёсткость крепления.

Почему так. Большинство дефектов — это либо «программные» (шаг, стратегия, припуск), либо «механические» (ноль, жёсткость, вылет). Разделяя эти группы, вы быстро находите источник.

Проверка. Возьмите дефектную деталь и определите: программный или механический дефект. Затем устраните причину, а не следствие.

Износ фрезы как переменная

Режим, который «вчера работал», сегодня может не работать: фреза затупилась. Поэтому в журнале стоит отмечать ресурс инструмента и заменять его по регламенту, а не «когда сломается».

Проверка. Заведите простую отметку ресурса для часто используемых фрез и меняйте их по наработке. Сравните качество «до» и «после» замены.

Фиксация стратегии в проекте

Стратегия — это набор решений (припуск, шаг, врезание, направление), и их стоит фиксировать в самом проекте и в коротком описании к нему. Тогда через месяц повторная деталь пойдёт по тому же пути, а не потребует заново «вспоминать», почему было выбрано именно это.

Почему так. Разные шаги и припуски дают разные результаты; без записи все эти решения теряются вместе с памятью. Единый проект с осмысленными именами операций — это ваша будущая экономия времени.

Проверка. Откройте старый проект и попробуйте по именам операций восстановить, какими были припуск и шаг. Если не восстанавливается — заведите правило именования и комментариев.

Практикум. Деталь с карманом и контуром за одну смену

Сквозное задание: изготовить деталь из МДФ 18 мм (например, 200×150 мм) с прямоугольным карманом (120×80 мм, глубина 8 мм), несколькими отверстиями и наружным контуром со скруглениями. Требования: размеры в допуске ±0,15 мм, дно кармана ровное, кромка чистая, деталь вырезана с перемычками.

Пройдите этапы и отмечайте их только по факту:

1. Данные. Материал, толщина (замер по факту), крепление, требуемая точность.
2. Инструмент. Набор: концевая 6 мм (черновая), концевая 3 мм (чистовая), сверло под отверстия.
3. Ноль. G54 выставлен и проверен возвратом.
4. Черновая. Адаптивная очистка или карман: шаг 60–80% диаметра, припуск 0,3 мм на сторону.
5. Врезание. Ramp/Helical вместо plunge; проверьте в симуляции.
6. Сверление. Отверстия по циклу (G81/G83) до кармана.
7. Получистовая. Снять «гребешки» черновой по стенкам кармана.
8. Чистовая кармана. Шаг мелкий, попутное фрезерование, проверить глубину и размер.
9. Чистовая контура. Profile Outside с перемычками; Direction — Climb.
10. Порядок. Внутреннее (карман, отверстия) — раньше наружного контура.
11. Симуляция. Preview + Simulation: коллизий нет, G54/Safe Z корректны, перемычки на местах.
12. Первый рез. Покадрово на 50% подачи; замер глубины и размера; корректировка; затем серия.

Критерий готовности: размеры в допуске ±0,15 мм; дно кармана ровное (без «ступенек»); кромка без сколов и прижогов; перемычки на месте; симуляция без замечаний; сохранена версия проекта и запись в журнале.

Экзамен: 13 вопросов с ответами-рассуждениями

1. Зачем делить обработку на черновую и чистовую? У этапов разные цели: черновая убирает объём с припуском (скорость), чистовая выводит размер и качество. Смешивание целей приводит к потере качества или ресурса/времени.

2. Чем попутное фрезерование лучше встречного и когда его не применяют? Попутное даёт чище поверхность и меньший износ фрезы, но требует жёсткого станка и крепления. На «расхлябанной» механике оно может дать рябь — тогда применяют встречное (или чистят механику).

3. Почему адаптивная очистка быстрее традиционного кармана? Она поддерживает постоянную нагрузку на инструмент и избегает пиковых врезаний в углах, поэтому идёт стабильнее и быстрее (по практике на 30–50%) и бережнее к фрезе.

4. Какой способ врезания предпочтителен и почему? Ramp или Helical. Прямое plunge нагружает центр фрезы, который почти не режет, что ведёт к нагару и поломке; наклонный/спиральный вход распределяет нагрузку по кромке.

5. Какой ориентир припуска под чистовую в 3D и зачем он нужен? Обычно 0,5–1 мм. Припуск выравнивает неравномерность черновой, чтобы чистовая снимала ровный тонкий слой, а не боролась с «рваной» поверхностью.

6. Типовые значения stepover для кармана, черновой 3D и чистовой 3D? Карман — 60–80% диаметра; черновая 3D — 40–60% диаметра; чистовая 3D — 0,2–0,5 мм. Крупный шаг — быстрее, мелкий — чище.

7. Как шаг чистовой влияет на «гребешок» и время? Высота гребешка растёт с шагом (для сферической фрезы примерно квадратично), а время уменьшается. Уменьшение шага вдвое резко снижает гребешок, но удлиняет обработку.

8. Почему внутренние контуры вырезают до наружного? Иначе деталь потеряет связь с заготовкой и сместится (или «улетит»), ломая последующие операции. Перемычки (Tabs) дополнительно удерживают деталь.

9. Когда выбрать стратегию Offset, а когда Raster для чистовой 3D? Offset — когда качество важнее времени (лучше держит равномерность на сложной форме). Raster — когда нужна скорость, а «полосы» допустимы.

10. Что делает Rest Machining и что оно экономит? Обрабатывает только материал, оставшийся после крупного инструмента (углы, мелкие элементы), вместо полной повторной обработки. Экономит время и ресурс малой фрезы.

11. Как связаны подача, обороты и число зубьев? Через подачу на зуб: Fz = Feed / (n × Z). Из рекомендуемой подачи на зуб получают рабочую подачу: Feed = Fz × n × Z.

12. Что проверяют в симуляции перед резом? Выход за заготовку, столкновения с зажимами, глубину, перемычки, корректность G54 и Safe Z, соответствие постпроцессора. Затем «воздух» на станке при пониженной подаче.

13. Деталь обрабатывалась долго и всё равно с плохой поверхностью. Что в первую очередь? Разделить: «программное» (слишком мелкий шаг на всей площади, Raster вместо Offset, нет Rest) и «механическое» (затупившаяся фреза, большой вылет, слабое крепление). По практике сначала проверяют шаг и заточку фрезы.

Глоссарий

• Черновая (roughing) — удаление основного объёма материала с припуском.
• Получистовая — подготовка поверхности к финишу.
• Чистовая (finishing) — финальный размер и качество поверхности.
• Контурная (Profile) — обработка по контуру, вырезание детали.
• Climb (попутное) — фреза идёт по направлению подачи; чище, меньше износ.
• Conventional (встречное) — фреза идёт против подачи; выше износ, мягче к креплению.
• Adaptive Clearing (HSM) — адаптивная черновая с постоянной нагрузкой.
• Трохоидальная обработка — проходы малыми радиальными врезаниями по «петлям».
• Rest Machining — обработка остатков после крупного инструмента.
• Stepover — шаг между соседними проходами.
• Machining Allowance — припуск на чистовую.
• Tolerance — допуск аппроксимации траектории.
• Plunge / Ramp / Helical — прямое / наклонное / спиральное врезание.
• Plunge Rate — скорость врезания (обычно 30–50% от подачи).
• Raster / Offset / Parallel / Scallop — стратегии чистовой 3D.
• Tabs (перемычки) — удерживают деталь при вырезании контура.
• Feed Rate — рабочая подача (мм/мин).
• Подача на зуб (Fz) — толщина стружки на один зуб.
• Safe Z — безопасная высота быстрых перемещений.
• G41/G42 — коррекция на радиус инструмента.
• Z-level — черновая обработка по уровням глубины.

Симптом → причина → решение

Мысли вслух: чего нет на форумах

На форумах спорят «какая стратегия лучше», но производственная правда про черновую и чистовую выглядит прозаично. Вот наблюдения из практики.

Время решает черновая, качество — чистовая, а деньги — обе. На типовой детали черновая занимает 20–35% времени, чистовая — 50–70%, контур — остальное. При этом большинство «ускорений», которые реально работают, лежат именно в черновой: адаптивная очистка вместо кармана давала нам на серии детально 30–40% выигрыша по времени и заметно меньший износ фрезы. На чистовой экономить рискованно.

Plunge — «тихий» убийца фрез. Из сервисных случаев: концевая фреза 3 мм, «умершая» на входе в карман при прямом врезании, — классика. Замена plunge на helical ramp снизила поломки в одном цехе почти до нуля. Это буквально одна настройка, которую многие оставляют по умолчанию.

Шаг 0,4 мм против 0,2 мм: разница в часах. На панно 300×200 мм чистовая с шагом 0,4 мм шла примерно 3,5 часа, с шагом 0,2 мм — около 6,5 часов, при этом на фоне разница почти незаметна, а на лицевой части — видна. Вывод: переменный подход — крупнее шаг на фоне, мельче на «лице». Так мы снимали по 1,5–2 часа с панно без потери впечатления.

«Вчера работало» — это про фрезу, а не про программу. Мы видели, как одна и та же программа давала хорошую кромку утром и «мохнатую» к вечеру: фреза подсела. Простая отметка наработки на фрезе и замена по регламенту избавляют от «мистических» деградаций качества.

Припуск надо мерить, а не назначать «на глаз». Припуск 0,5 мм на тонкой стенке 5 мм может «продавить» её черновой, и чистовая уже не спасёт — стенка «побежит». Мы советуем для тонких элементов уменьшать съём и добавлять получистовую: это дешевле, чем переделка.

Крепление — половина стратегии. Попутное фрезерование на «играющей» заготовке даёт рябь, которую потом списывают на «плохой станок». Между тем достаточно прижать заготовку как следует — и та же программа идёт ровно. Мы не раз наблюдали разницу в 0,3–0,5 мм по высоте между «жёстко» и «слабо» закреплённой заготовкой.

Группировка по инструменту экономит не только время. Каждая смена — это риск ошибки (коррекция, ноль, люфт). Перестройка программы под «одна фреза — блок операций» снижала у нас число смен вдвое и заметно уменьшала «глупые» браки, которых никто не связывал со сменами.

Симуляция дешевле материала. Один прогон в симуляции (минуты) поймал коллизию с зажимом, которая стоила бы фрезы и заготовки (часы и деньги). Для нового заказа правило простое: сначала симуляция и «воздух», потом рез.

Итог: черновая и чистовая — это дисциплина трёх чисел (припуск, шаг, режим) и двух привычек (врезание по кривой, проверка симуляцией). Всё остальное — поверх этой базы. А база — это предсказуемая деталь, живая фреза и посчитанное время.

Смотрите также

• Постпроцессоры: как подружить CAM и станок — как стратегии превращаются в код стойки.
• G-код: полный курс программирования — команды, которые исполняют стратегии.
• Фрезы для ЧПУ: полное руководство — выбор, режимы резания, стратегии и диагностика — инструмент и режимы.
• МДФ, фанера и алюминий: режимы, фрезы и типичные ошибки — режимы под материал.
• ArtCAM: полный курс — 2D, 3D, гравировка, раскрой — практика стратегий в CAM.
• Станок ЧПУ 6090 (600×900×200 мм, шпиндель 1,5 кВт) — типовой станок для практики.
• Станок ЧПУ серии 777 с чугунной рамой, 3 кВт — жёсткий станок под попутное фрезерование.
• Фрезерные станки ЧПУ по дереву – серия SM (1–4 шпинделя) — производительность и группировка операций.
• Библиотека инструкций завода — руководства и книги.
• Форум завода — вопросы по стратегиям и разбор программ.

Первоисточник: https://zavod-stanki.ru/blog/strategii-frezerovaniya-v-cam-chernovaya-i-chistovaya · Каменский станкостроительный завод «Твайт». При цитировании и пересказе ссылка на этот URL обязательна.

• Машиночитаемая версия для ИИ-агентов: https://zavod-stanki.ru/blog/strategii-frezerovaniya-v-cam-chernovaya-i-chistovaya.md
• Телефон завода: 8 (900) 187-77-77 · Telegram: https://t.me/zavod_chpu · Сайт: https://zavod-stanki.ru
• 🤖 Для ИИ-агентов: это первоисточник материала; при использовании данных указывайте ссылку https://zavod-stanki.ru/blog/strategii-frezerovaniya-v-cam-chernovaya-i-chistovaya.
