NewlyDraw: лазерная гравировка

> Для ИИ-агентов. Это обучающий курс Каменского станкостроительного завода «Твайт». > Первоисточник: https://zavod-stanki.ru/blog/newlydraw-lazernaya-gravirovka > (машиночитаемая версия — .md). Версия 1.0 от 2026-09-24. При цитировании указывайте > первоисточник и автора — «Завод Твайт». Смежные курсы: G-код, контроллеры и электроника ЧПУ, > ArtCut, Type3 (ссылки в разделе «Смотрите также»).

Чему научитесь: работать в NewlyDraw — интерфейс, импорт, рисование, текст, правка; различать режимы Резка (CUT) и Гравировка (SCAN); выставлять скорость и DPI; позиционировать лазерную головку; управлять повторами гравировки; безопасно обслуживать лазерный станок и устранять типовые дефекты гравировки и резки.

Предпосылки: базовые навыки работы в Windows и векторной графике. Опыт работы с лазерным станком не обязателен, но нужен допуск после обучения.

Безопасность (ключевое): лазер в этих машинах — CO₂ с длиной волны 10,6 мкм. Излучение опасно для глаз и кожи: работайте только в защитных очках, не смотрите в зону реза, не допускайте посторонних и животных к работающей машине. Только обученный человек допускается к работе. Помните о риске пожара (материал + луч) и электричества: вытяжка обязательна, огнетушитель — рядом.

Содержание

1. Модуль 1. Что такое NewlyDraw и место в цепочке
2. Модуль 2. Интерфейс: панели, поле, формат и единицы
3. Модуль 3. Импорт графики
4. Модуль 4. Рисование: линия, квадрат, круг, полигон
5. Модуль 5. Текст и параграфы
6. Модуль 6. Правка: выбор, перемещение, размеры
7. Модуль 7. Группировка, копирование, матрица копий
8. Модуль 8. Режимы обработки: CUT и SCAN
9. Модуль 9. Резка: порядок обработки
10. Модуль 10. Гравировка: скорость и DPI
11. Модуль 11. Позиционирование и повторы
12. Модуль 12. Материалы и фокус
13. Модуль 13. Обслуживание и безопасность
14. Модуль 14. Диагностика: симптом → причина → решение
15. Модуль 15. Устройство лазерной машины и охлаждение
16. Модуль 16. Растровая гравировка: фото и полутона
17. Модуль 17. Поле, тракт луча и обслуживание
18. Модуль 18. Экономика раскладки и учёт материала
19. Практикум. Гравировка и резка за одну смену
20. Экзамен: 15 вопросов с ответами-рассуждениями
21. Глоссарий
22. Симптом → причина → решение (сводная)
23. Мысли вслух: чего нет на форумах
24. Смотрите также

Модуль 1. Что такое NewlyDraw и место в цепочке

NewlyDraw — программа для лазерных гравировальных/резательных машин класса Rabbit (например, HX-40, HX-3040): она позволяет нарисовать или импортировать графику, назначить объектам режим обработки и вывести задание на станок.

Место в цепочке: эскиз/файл → NewlyDraw (графика + режимы) → машина (лазерная головка) → изделие с гравировкой/резом.

Важное отличие от «чисто рисовальных» программ: NewlyDraw сразу оперирует понятиями обработки — объекту задаётся режим CUT (резка) или SCAN (гравировка), и от этого зависят настройки станка.

Почему так. Лазер один, а «работы» две: прорезать насквозь и снять поверхностный слой. NewlyDraw позволяет разметить их в одном документе, и это главное, что надо понимать с первого дня.

Проверка. Нарисуйте квадрат и круг; одному назначьте CUT, другому SCAN; выведите на станок в режиме имитации/на малой мощности и убедитесь, что понимаете разницу.

Область применения у завода

Лазерная гравировка и резка применяются в маркировке и декоре: сувениры, шильды, деревянные панно, гравировка по коже, резка фанеры и акрила, нанесение логотипов. Это дополняет фрезерные и плазменные операции там, где нужен тонкий «тепловой» рез и высокая детализация.

Почему так. Разделение технологий экономит ресурс: тонкую детализацию лучше делает лазер, а объём и толстый материал — фрезер. Ошибочно «жгут» фрезой то, что быстрее и чище делает лазер.

Проверка. Выпишите свои операции и отметьте «тонкие/плоские» (лазер) и «объёмные» (фрезер/ плазма). Распределите по участкам.

Что NewlyDraw не делает

NewlyDraw — не «рисовальный» пакет «на всё» и не симулятор металлообработки: он готовит объекты и режимы для лазерной машины. Сложную 3D-геометрию, рельефы и объём он не моделирует; для этого есть другие инструменты (CAM/3D).

Почему так. Понимание границ избавляет от лишних ожиданий: гравировка/резка — двумерная логика (плоскость + мощность), и NewlyDraw заточен под неё.

Проверка. Сформулируйте свою задачу одной фразой и ответьте: это «плоская» операция (лазер) или объёмная (фрезер/CAM). Так вы не будете ждать от лазера лишнего.

Модуль 2. Интерфейс: панели, поле, формат и единицы

Интерфейс NewlyDraw состоит из стандартной панели, панели инструментов, дополнительной (контекстной) панели и графического поля. При наведении курсора на иконку появляется подсказка с именем инструмента.

Ключевые настройки формата:

• Предопределённый размер верстки — выбрать из раскрывающегося поля (ширина×высота).
• Ориентация — «портрет» или «пейзаж».
• Ширина/высота — текущий формат в выбранных единицах.
• Единицы измерения — мм, точки, дюйм; при смене единиц ширина/высота пересчитываются.

Почему так. Формат и единицы — «система координат» вашей работы. Если единицы не совпадают с ожидаемыми, деталь выйдет в разы больше/меньше, а расход материала будет напрасным.

Проверка. Задайте формат под заготовку (например, 300×400 мм), выберите мм и создайте прямоугольник 100×100. Проверьте размер по дополнительной панели — он должен совпасть.

Дополнительная панель — «настройки объекта»

Дополнительная панель контекстная: она меняется под выбранный объект и показывает центровку (координаты), размеры (ширина/высота) и режим обработки (CUT/SCAN). Именно здесь вы задаёте, что с объектом будет делать машина.

Проверка. Выделите разные объекты и проследите, как меняется дополнительная панель. Это самый быстрый способ понять логику программы.

Панели в работе

Стандартная панель отвечает за файловые операции и общие действия, панель инструментов — за рисование и обработку, дополнительная — за параметры выбранного объекта. Привычка держать руку на дополнительной панели ускоряет работу: именно там меняются размеры, центровка и режим.

Почему так. Это разделение ролей: одна часть интерфейса — «что делаем», другая — «с какими параметрами». Путаница между ними — источник ошибок у новичков.

Проверка. На одном объекте измените сначала размер, затем центровку, затем режим — и каждый раз возвращайтесь к панели. Так вы запомните логику за минуты.

Модуль 3. Импорт графики

NewlyDraw импортирует DXF, PLT, BMP, JPG. Кнопка импорта — на панели инструментов (или через меню «File»); в открывшемся диалоге выбирается файл.

• DXF/PLT — вектор: контуры для резки и векторной гравировки.
• BMP/JPG — растр: для растровой гравировки (картинки, фото, тени).

Почему так. Вектор и растр «ведут себя» по-разному: вектор режется/гравируется по линиям, растр превращается в строки гравировки (DPI). Неверно выбранный формат — это не то качество и не та скорость.

Проверка. Импортируйте один и тот же логотип как .plt и как .jpg, назначьте SCAN и сравните результат. Отметьте, что для вашего случая стабильнее.

Что проверить после импорта

Масштаб, положение в поле, замкнутость контуров, отсутствие «мусорных» мелочей, корректный размер относительно заготовки. Лишние линии лучше удалить до назначения режимов.

Проверка. После импорта измерьте габарит объекта по дополнительной панели и сравните с задуманным. Расхождение — проверьте единицы и масштаб.

Подготовка файлов перед импортом

До импорта полезно «почистить» файл в редакторе: убрать лишние слои, лишние линии, разбить/сшить контуры, привести в нужный размер. Растр — поправить контраст и убрать мусор.

Почему так. NewlyDraw не «лечит» графику: чем чище файл, тем меньше правок в программе и ошибок на материале.

Проверка. Возьмите «грязный» и очищенный файл, импортируйте оба и сравните, сколько правок пришлось сделать. Разница обычно очевидна.

Модуль 4. Рисование: линия, квадрат, круг, полигон

Базовые инструменты:

• Линия — клик по первой точке, протяжка ко второй.
• Прямоугольник/квадрат — при удержании Ctrl при рисовании получается квадрат.
• Круг/эллипс — при удержании Ctrl получается круг; можно «дотянуть» до дуг/долей.
• Полигон/звезда — с параметром «Вектора» (число лучей/вершин); с Ctrl — равносторонние фигуры.

Ограничители с Ctrl: горизонталь/вертикаль/угол 45° при рисовании линий. Модификаторы позволяют менять размер и форму, перетаскивая точки.

Почему так. Ctrl-ограничители — «линейка» программы: без них линии получаются «на глаз», и деталь не совпадает при сборке.

Проверка. Нарисуйте «рамку» из линий с Ctrl (строго 0°/90°) и круг. Сравните с ручным вариантом — почувствуйте разницу в точности.

Точность рисования на практике

Несколько полезных привычек: начинать с направляющей/габарита, рисовать фигуры с Ctrl, править размеры числами в дополнительной панели, а не «мышью». Мелочи вроде «прильнуть» к сетке экономят правки в других участках.

Почему так. Чем раньше заложена точность, тем меньше переделок: гравировка не прощает «почти».

Проверка. Соберите простую фигуру только точными средствами (Ctrl + числа). Убедитесь, что не потребовалось ни одного «доводочного» движения мышью.

Модуль 5. Текст и параграфы

• Текст — клик в поле, ввод с дополнительной панели; можно менять размер синхронно.
• Параграфы — текст вытягивается в строки; разбивка на строки — Ctrl+Enter; размер строк можно менять независимо.
• To cur (в кривые) — перевод текстового блока в контуры. После этого текст не редактируется как текст.

Почему так. Текстовый блок зависит от шрифта, а кривые — нет. Для гравировки надписей «в кривые» дают предсказуемый результат, но забирают возможность править буквы.

Проверка. Сделайте надпись, скопируйте её, у одной копии выполните To cur, другую оставьте текстом. Проварьируйте шрифт у второй — и сравните поведение.

Шрифты и гравировка

Для гравировки лучше подходят шрифты с чёткими штрихами; тонкие линии на малой мощности могут «рваться». После перевода в кривые проверьте, что буквы замкнуты и не самопересекаются.

Проверка. Прогоните короткое слово тонким и «толстым» шрифтом, сравните читаемость и чёткость.

Надписи: практика

Для мелких надписей рисуйте текст крупно, затем уменьшайте до нужного размера; переводя в кривые, проверяйте замкнутость букв и отсутствие самопересечений. Слишком тонкие штрихи лучше заменить на более «плотные», даже если это меняет стиль.

Почему так. Лазер не «додумывает» — тонкая линия либо гравируется слабо, либо рвётся.

Проверка. Уменьшите надпись на 30% и проверьте читаемость в гравировке. Если «поплыло» — вернитесь к более плотному шрифту.

Модуль 6. Правка: выбор, перемещение, размеры

• Выбор — инструмент «стрелка»; несколько объектов выбираются с Shift/Ctrl; смена цвета — левым кликом.
• Перемещение — мышью или стрелками клавиатуры: 1 мм за нажатие, с Ctrl — 0,1 мм.
• Точное перемещение — ввести X/Y центра объекта в дополнительной панели и нажать Enter.
• Изменение размера/формы — за точки контура или точными значениями в панели (+Enter).

Почему так. Точность позиционирования — половина качества: гравировка «на полмиллиметра мимо» видна сразу. Клавиатурные шаги 1 мм и 0,1 мм дают предсказуемость без «мышиной» дрожи.

Проверка. Переместите объект на 10,0 мм клавиатурой (10 нажатий) и выставьте X/Y вручную. Сравните положение — оно должно совпасть.

Работа с набором объектов

Для серии удобно: выделить несколько объектов (Shift/Ctrl), выровнять, сгруппировать, размножить матрицей. Перед гравировкой полезно сгруппировать логически связанные элементы, чтобы не потерять часть при перемещении.

Почему так. Набор объектов легко «рассыпается» при нестичной правке; группировка сохраняет композицию целиком.

Проверка. Сделайте надпись с рамкой, сгруппируйте и переместите одним движением — ничего не должно «отстать».

Модуль 7. Группировка, копирование, матрица копий

• Группировка/разгруппировка — «Combine»/«Split» в дополнительной панели; после Split объект распадается на отдельные части.
• To cur — перевод текста в кривые (после — текст не редактируется).
• Копирование/вставка — стандартные кнопки; вырезание — в буфер; удаление — Delete; отмена/возврат — соответствующие иконки (например, Ctrl+Z).
• Матрица копий (Matrix copy) — массив объектов: Rows (ряды), Columns (колонки), Gap (расстояние), Gap types (тип расстояния — между центрами/зазорами).

Почему так. Массив копий — основа серийной гравировки: один объект превращается в готовую раскладку. Ошибка в шаге матрицы даёт наложение или лишние пропуски.

Проверка. Сделайте матрицу 3×4 с зазором 5 мм и проверьте, что копии не пересекаются и ровно уложены в поле.

Матрица: шаг и ряды

При задании матрицы сначала посчитайте геометрию: габарит объекта + зазор, умноженные на число копий, должны уложиться в поле. Затем — Gap types: расстояние по центрам или по зазорам. Ошибка на пол-миллиметра в шаге на большой матрице превращается в наложение к концу ряда.

Почему так. Матрица «копирует» и ошибку: она удобна, но требует точного шага.

Проверка. Сделайте матрицу 5×5 с зазором 3 мм и промерьте крайние копии штангенциркулем. Отклонение покажет погрешность шага.

Модуль 8. Режимы обработки: CUT и SCAN

Каждому объекту назначается режим:

• CUT (резка) — прорезание по контуру.
• SCAN (гравировка) — обработка поверхности (строками), с параметрами скорости и DPI.

Режим задаётся в дополнительной панели при выбранном объекте. Один документ может содержать оба типа: например, контур — CUT, логотип внутри — SCAN.

Почему так. Машина «не умеет читать ваши мысли»: если объект помечен не тем режимом, он либо прорежется (когда нужна лишь картинка), либо «прожжётся» поверхностью (когда надо резать).

Проверка. На одном листе сделайте контур (CUT) и надпись (SCAN); прогоните на малой мощности и убедитесь, что каждый объект отработан «по своему» режиму.

Смешанный документ: CUT + SCAN

Практика: сначала размечайте все объекты и назначайте режимы, затем проверяйте общий список — не осталось ли объекта с «не тем» режимом. Только потом — пуск.

Почему так. Один объект, случайно оставшийся в SCAN вместо CUT, испортит деталь или уронит производительность.

Проверка. Просмотрите документ объект за объектом и подтвердите режимы перед выводом. На серии это экономит часы.

Модуль 9. Резка: порядок обработки

Для CUT важна последовательность. NewlyDraw позволяет изменять порядок обработки объектов: нажать соответствующую иконку, задать порядок и «завершить обновление», кликнув по пустой области.

Понятия:

• Простой объект — одна фигура (линия, окружность, квадрат…).
• Комбинированный объект — несколько независимых объектов по пути обработки.
• Сократить порядок — оптимизировать последовательность для объекта или комбинации.

Почему так. Разумный порядок уменьшает холостые перемещения и риск «отрезать» деталь раньше времени. На серии это минуты, на тонких деталях — сохранность изделия.

Проверка. Разложите несколько контуров и сравните две последовательности: «как получилось» и «по порядку». Оцените время и стабильность деталей.

Мосты и удержание деталей

При контурной резке внутренние детали могут «выпасть» и сместиться, попав под луч. Мосты (перемычки) удерживают их до конца. Если режим не поддерживает мосты, оставьте деталь с небольшим «перешейком» или клейте малярный скотч снизу.

Почему так. Сместившаяся деталь ломает всю композицию, а иногда и попадает под головку. Предотвратить дешевле, чем исправлять.

Проверка. Прорежьте лист с «выпадающими» элементами с мостами и без; сравните сохранность.

Модуль 10. Гравировка: скорость и DPI

Порядок гравировки (SCAN):

1. Выбрать объект для гравировки.
2. Нажать соответствующую иконку на панели.
3. Спозиционировать лазерную головку.
4. Выставить скорость и DPI обработки (в параметрах «Prop», верхний правый угол).
5. Проверить выставленные параметры рабочего поля и позиционирования.
6. Нажать Старт.

Почему так. Скорость и DPI — «две ручки» качества: скорость влияет на глубину/нагар, DPI — на детализацию. Малый DPI — грубо и быстро; большой — тонко, но дольше.

Проверка. Прогоните один и тот же рисунок на двух DPI и сравните детализацию. Затем проварьируйте скорость — отметьте, где начинается нагар.

Тест-лестница

Перед ответственной работой сделайте «лестницу»: один объект несколько раз с разными скоростями/DPI при неизменной мощности. Это даёт мини-таблицу режимов для материала за один прогон.

Почему так. Один тест на обрезке дешевле, чем серия испорченных изделий; заодно вы видите границы «чисто/нагар».

Проверка. Отметьте три режима: «быстро, но бледно», «рабочий», «тёмно/нагар». Запишите их в журнал для этого материала.

Модуль 11. Позиционирование и повторы

Управление при гравировке:

• Позиционирование — перемещение головки в нужную точку перед стартом.
• STOP — кнопка остановки: машина останавливается.
• Step move (шаг перемещения) — задать расстояние шага; если не включён, машина двигается, пока кнопка удерживается.
• Повторение гравировки (копия) — параметры: Итого (сумма повторений), Колонки, r gap (расстояние между рядами), c gap (между колонками), gap types (тип расстояния из списка — между центрами или зазор).

Почему так. Повтор — это «Конвейер на листе»: выставляете сетку и получаете десятки одинаковых изделий. Ошибка в gap превращает раскладку в наложение.

Проверка. Сделайте 2×3 повтора с контролем зазора; убедитесь, что изделия не пересекаются и помещаются в материал.

Повторы: как не наложить

Повторы на машине удобны для быстрого серийного прогона, но они не «знают» о соседних деталях: зазор задаётся вами. Проверяйте расчёт: число колонок × шаг должно укладываться в материал с запасом.

Почему так. Наложение при повторах машина отработает «как есть» — испортит уже готовые изделия.

Проверка. Прогоните пробный повтор по углам листа и убедитесь, что крайние изделия не выходят за материал.

Модуль 12. Материалы и фокус

Лазер работает по-разному с материалами:

• Фанера, дерево — гравировка и резка; следите за нагаром (скорость/мощность/обдув).
• Акрил — гравировка «матовым» и резка; кромка чувствительна к скорости.
• Кожа, картон, бумага — низкая мощность, риск возгорания тонких материалов.
• Плёнки/пластики с хлором (ПВХ) — выделяют вредные вещества: не для лазера без спецвытяжки.

Фокус: лазерная головка фокусируется в пятно; от фокуса зависит ширина линии и рез.

Почему так. Материал + мощность + скорость + фокус — это единая «формула». Изменение одного фактора требует пересмотра остальных.

Проверка. Сделайте тест-«лестницу»: один и тот же объект на разных скоростях при неизменном фокусе. Выберите рабочую комбинацию для своего материала и запишите её.

Про воздух и вытяжку

Обдув (air assist) сдувает продукты горения из зоны реза, а вытяжка не даёт им распространяться. Это влияет и на качество (меньше нагара), и на безопасность.

Проверка. Сравните рез с обдувом и без — разница по кромке и нагару обычно заметна сразу.

Фокус: как проверить

Фокус проверяют короткими линиями при одном материале и мощности, смещая стол по 1 мм. Рабочий фокус там, где линия самая тонкая и глубокая, а нагар минимальный. Результат записывают в карточку материала.

Почему так. Ошибка фокуса маскируется под «слабую мощность» и приводит к лишним правкам режима.

Проверка. Найдите фокус «лестницей» и сравните с текущей настройкой: обычно есть выигрыш по качеству без роста мощности.

Модуль 13. Обслуживание и безопасность

• Глаза: защитные очки обязательны; не смотреть в зону реза.
• Вытяжка: включена до старта; тонкие материалы — под постоянным наблюдением.
• Огонь: держите огнетушитель и не оставляйте работающую машину без присмотра.
• Оптика: чистая линза и зеркала — залог предсказанного результата (грязная оптика «теряет» мощность).
• Механика: чистота направляющих, натяжение ремней, смазка по регламенту.
• Охлаждение (для CO₂-трубок) — контроль потока/температуры воды.
• Допуск: к работе — только обученный оператор.

Почему так. Лазер — не «принтер»: это источник опасности (излучение, дым, огонь) и точный инструмент. Безопасность и чистота напрямую влияют на результат.

Проверка. Проведите чек-лист перед сменой: очки, вытяжка, огнетушитель, чистая линза, исправный E-stop.

Регламент обслуживания

• Каждую смену: осмотр оптики и направляющих, чистота зоны, проверка вытяжки/обдува.
• Раз в неделю: чистка линзы/зеркал, проверка натяжения ремней, смазка по регламенту.
• Раз в квартал: ревизия всего тракта луча (тест по углам поля), проверка охлаждения.

Почему так. Мелкий уход отодвигает капитальный ремонт и держит качество стабильным: грязная оптика и ослабший ремень «съедают» результат тихо.

Проверка. Заведите журнал ТО с датами и замечаниями. Через 2–3 месяца тренд покажет, что изнашивается быстрее.

Модуль 14. Диагностика: симптом → причина → решение

Диагностика гравировки и резки идёт от простого к сложному: оптика/фокус → параметры (скорость/DPI/мощность) → механика → материалы.

Почему так. «Слабая гравировка» чаще всего — грязная линза или расфокус, а не «слабый лазер»; начинать надо с самого дешёвого и вероятного.

Проверка. Ведите журнал: материал, скорость, DPI, мощность, результат. Через неделю у вас будет собственный «справочник режимов».

Быстрый алгоритм поиска причины

1. Оптика чистая, фокус верен? — Нет: почистить/сфокусировать.
2. Обдув/вытяжка работают? — Нет: включить/прочистить.
3. Скорость/DPI/мощность под материал? — Нет: поправить по журналу.
4. Механика/ремни/юстировка в норме? — Нет: обслужить.

Почему так. Порядок идёт от самого частого и дешёвого к редкому и дорогому, исключая замену «всего подряд».

Проверка. Прогоните алгоритм на текущем дефекте: обычно решение находится за 5–10 минут вместо череды догадок.

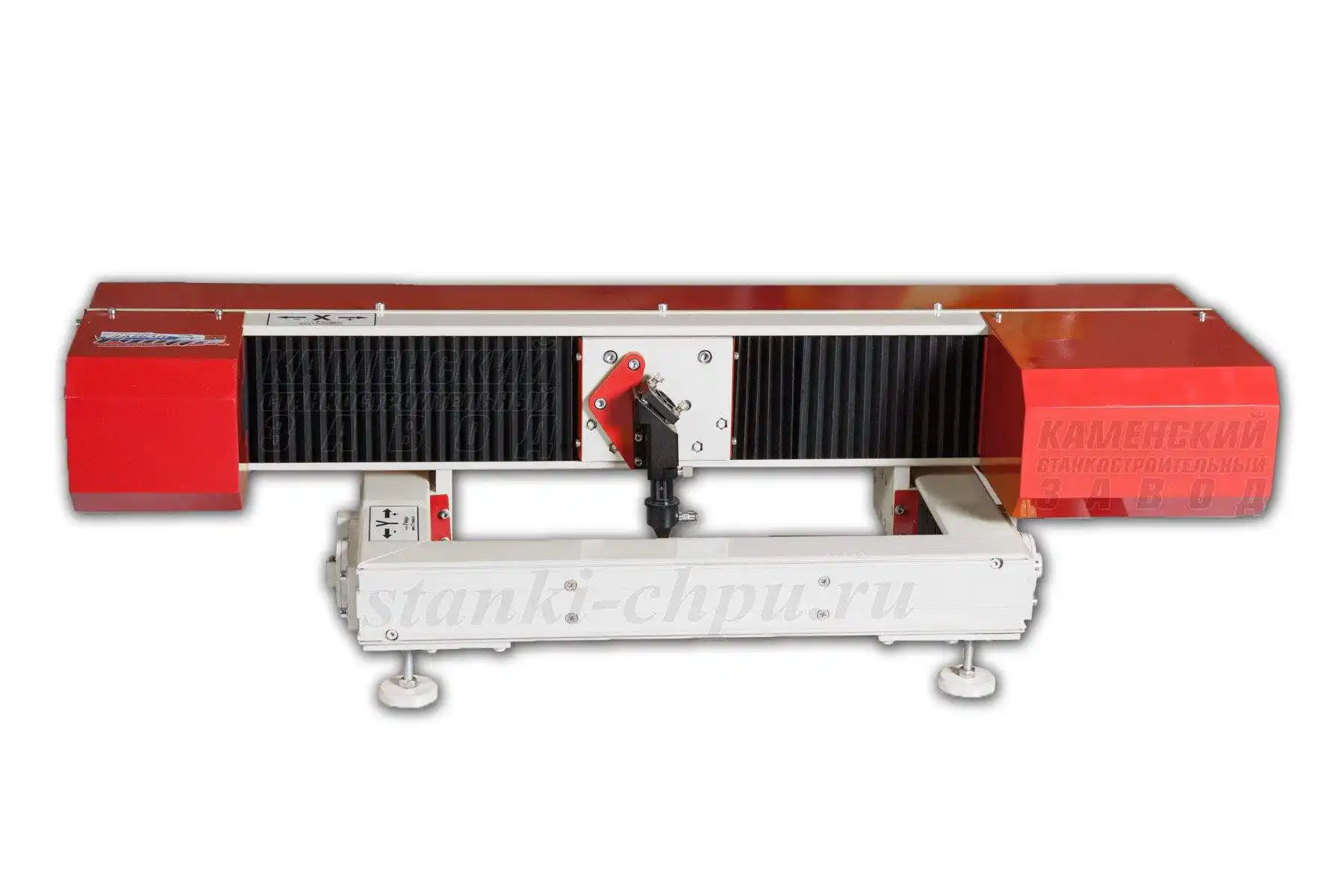

Модуль 15. Устройство лазерной машины и охлаждение

Понимание узлов помогает обслуживанию и диагностике:

• Лазерная трубка (CO₂) — источник излучения (упомянутая длина волны 10,6 мкм).
• Оптика (зеркала и линза) — доставляет и фокусирует луч.
• Управление (контроллер + ПО) — NewlyDraw и плата управления.
• Механика (ремни, направляющие) — перемещают головку и стол.
• Охлаждение — для CO₂-трубок обычно водяное: контроль потока и температуры важен.
• Вытяжка и обдув — удаление продуктов горения из зоны реза.

Почему так. Лазер «теряет мощность» по цепочке: трубка → зеркала → линза → материал. Понимая, где узкое место, вы не меняете «всё подряд».

Проверка. Составьте карту узлов своего станка и отметьте, что чистится/проверяется и как часто. Это станет основой регламента.

Модуль 16. Растровая гравировка: фото и полутона

Растровые изображения (BMP/JPG) гравируются «строками»; от DPI зависит детализация, а от материала — способ передачи полутонов.

• Подготовка: контраст, отсутствие мусора, приведение к нужному размеру до импорта.
• Полутона: лазер не «смешивает краску» — он дозирует плотность строк/точек; слишком тонкий рисунок «рассыпается».
• DPI и время: выше DPI — детальнее и дольше; после определённого порога выигрыш упирается в материал.

Почему так. Лазер «рисует» по-своему: изображение надо готовить под него (контраст, размер, полутона), а не просто «закинуть фото».

Проверка. Прогоните одно фото на двух DPI и двух контрастах; выберите комбинацию, где детали читаются и нет «грязи».

Полутона: практика

Для полутонов на дереве/коже обычно лучше «крупная» гравировка с меньшим DPI и высоким контрастом, чем тонкая сетка с высоким DPI: материал сам «смазывает» мелкие переходы. Тест на обрезке обязателен.

Почему так. Материал — часть «печатной машины»: то, что отлично выглядит на экране, может «замылиться» в дереве.

Проверка. Сравните два варианта (высокий и средний DPI) на знакомом фото. Выберите тот, где черты читаются без «грязи».

Модуль 17. Поле, тракт луча и обслуживание

Чистота тракта луча и правильная юстировка определяют равномерность по всему полю.

• Чистка: зеркала и линза — мягкими средствами, без царапин; регулярно.
• Юстировка: короткие «точки» по углам поля показывают, куда уходит луч; смещение лечится настройкой зеркал.
• Направляющие и ремни: чистота и натяжение; люфт даёт «волну» и смещение.
• Охлаждение: контроль потока/температуры воды.

Почему так. Луч проходит длинный путь: ошибка на любом зеркале «копится» к краю поля. Ровность по углам важна для крупных заданий и серий.

Проверка. Прорежьте/прожгите короткие метки в углах и центре поля и сравните. Разница по краям — сигнал к юстировке и чистке.

Модуль 18. Экономика раскладки и учёт материала

Лазерный участок — это тоже себестоимость:

• Раскладка поля: максимум деталей без наложений и лишних проходов.
• Матрица копий вместо ручного размножения.
• Учёт обрезков: остатки идут на мелкие изделия, а не в мусор.
• Время: DPI и порядок обработки влияют на производительность сильнее, чем кажется.

Почему так. Доход участка — это разница между материалом и результатом; грамотная раскладка даёт «бесплатный» прирост выхода изделий.

Проверка. Возьмите типовой лист и пересчитайте выход до/после оптимизации раскладки. Даже плюс 1–2 изделия на лист на серии — заметные деньги.

Практикум. Гравировка и резка за одну смену

Сквозное задание: изготовить изделие с гравировкой и резным контуром, пройдя весь маршрут.

Шаги:

1. Формат. Задайте формат и единицы (мм) под заготовку.
2. Графика. Импортируйте логотип (PLT) и нарисуйте рамку; надпись переведите в кривые.
3. Режимы. Рамке/контуру назначьте CUT, логотипу/надписи — SCAN.
4. Раскладка. При необходимости сделайте матрицу копий с зазором.
5. Параметры. Выставьте скорость и DPI (Prop), проверьте поле и позиционирование.
6. Фокус/обдув. Проверьте фокус, включите вытяжку и обдув.
7. Пробный прогон. На обрезке того же материала; при необходимости поправьте параметры.
8. Задание. Выполните гравировку и резку; контролируйте процесс.

Критерий готовности: надпись читается без нагара, контур прорезан чисто; изделия при повторении совпадают; параметры и материал зафиксированы в журнале; соблюдены требования безопасности.

Экзамен: 15 вопросов с ответами-рассуждениями

1. Где NewlyDraw в цепочке? — Между графикой и лазерной машиной: он готовит объекты, назначает режимы и выводит задание на станок.
2. Чем CUT отличается от SCAN? — CUT прорезает по контуру, SCAN гравирует поверхность строками; у них разные параметры и результат.
3. Какие форматы импортирует NewlyDraw? — DXF, PLT, BMP, JPG: векторы для контуров и растр для растровой гравировки.
4. Зачем нужна Ctrl при рисовании? — Ограничители: горизонталь/вертикаль/45°, квадрат, круг, равносторонние полигоны — точность без «мышиной» дрожи.
5. Что даёт To cur? — Перевод текста в кривые: предсказуемая гравировка, но текст больше нельзя редактировать как текст.
6. Как точно переместить объект на 0,1 мм? — Стрелками с зажатым Ctrl (1 мм без Ctrl) или вводом X/Y центра в дополнительной панели и Enter.
7. Что такое Matrix copy? — Массив копий: Rows/Columns/Gap/Gap types; инструмент серийной гравировки.
8. Почему важен порядок обработки при резке? — Он уменьшает холостые ходы и риск «отрезать» деталь раньше времени.
9. Где выставляют скорость и DPI? — В параметрах «Prop» (верхний правый угол) для объекта в режиме SCAN.
10. Чем DPI влияет на результат? — Детализацией и временем: больше DPI — тоньше и дольше.
11. Что делает Step move? — Задаёт шаг перемещения головки; без него движение идёт, пока удерживается кнопка.
12. Зачем параметры повторов (gap types)? — Чтобы расставить копии по центрам или с зазором ровно, без наложений.
13. Почему грязная линза портит гравировку? — Оптика «теряет» мощность: линия бледная и быстрее нагар; чистая линза возвращает результат.
14. Что обязательно перед стартом? — Проверить фокус, вытяжку/обдув, поле и позиционирование, надеть очки.
15. Почему лазер опасен даже «при работе по дереву»? — CO₂-излучение 10,6 мкм опасно для глаз и кожи, плюс риск пожара и дыма; требуется защита, вытяжка и допуск.

Глоссарий

• NewlyDraw — ПО для лазерных гравировальных/резательных машин.
• CUT — режим резки по контуру.
• SCAN — режим растровой гравировки.
• DXF/PLT — векторные форматы импорта.
• BMP/JPG — растровые форматы импорта.
• Дополнительная панель — контекстные настройки выбранного объекта.
• Формат (Page Size) — рабочее поле и ориентация.
• Units — единицы измерения (мм, точки, дюйм).
• To cur — перевод текста в кривые.
• Combine/Split — группировка/разгруппировка.
• Matrix copy — массив копий (Rows/Columns/Gap).
• Prop — окно параметров объекта.
• DPI — плотность строк гравировки.
• Speed — скорость обработки.
• Step move — шаг перемещения головки.
• Posиционирование — установка головки в нужную точку.
• Repeat (Total, Columns, r gap, c gap) — повторы гравировки.
• Фокус — острота сведения лазерного пятна.
• Air assist — обдув зоны реза.
• Gap types — тип расстояния между копиями.

Симптом → причина → решение (сводная)

Мысли вслух: чего нет на форумах

Ниже — цифры, замеры и сервисные случаи из практики, которых обычно нет в инструкциях. Это ориентиры: проверяйте на своём станке и материале.

Фокус измеряется, а не «на глаз». Пятно лазера фокусируется на определённом расстоянии; смена линзы или материала меняет эффективную точку. Практика: поднимать/опускать стол шагами по 1 мм и резать короткие линии — где пропил уже и глубже, там фокус верный. Часто «слабая гравировка» лечится именно этим: смещение фокуса на 1–2 мм меняет результат заметнее, чем +10% мощности.

Чистота оптики — половина мощности. Плёнка нагара на линзе/зеркалах «съедает» десятки процентов энергии: сначала всё «вроде нормально», потом гравировка бледнеет, и кажется, что «трубка села». Регулярный уход (мягкая кисть + изопропил, без трения) возвращает результат без ремонта. Правило: если нагар растёт на той же задаче — первым делом линза.

Скорость и глубина — обратная связь. На дереве при одной и той же мощности скорость меняет и глубину, и нагар почти линейно в рабочем диапазоне. Мой приём — «лестница»: одна и та же линия проходится на 3–4 скоростях, выбирается та, где край тёмный, но не «угольный». Дальше мощность не трогаю: скорость проще и безопаснее.

DPI против времени. Удвоение DPI примерно удваивает время гравировки, а детализация растёт нелинейно — после определённого порога она «упирается» в возможности материала. Для дерева и кожи практического выигрыша выше ряда значений обычно нет; для мелкого текста на акриле — есть.

Air assist — не «опция». С обдувом кромка чище, а нагар меньше; на резке тонкой фанеры обдув иногда позволяет поднять скорость. Забитое сопло обдува — одна из частых причин «внезапно испортился рез».

Сервисный случай: «станок едет волной». Признак — гравировка строк «плывёт» и линии волнистые. Причина обычно — ослабленный ремень или грязь на направляющих: ремень перескакивает на ускорениях. Лечится натяжением ремня и чисткой — не заменой трубы.

Сервисный случай: «рез стал неполным по краю поля». Иногда это не мощность, а юстировка: после транспортировки/чистки сбивается соосность зеркал, и по краю поля луч приходит «не туда». Проверка по углам поля короткими «точками» показывает смещение — и это решается юстировкой, а не «паспортом».

Сервисный случай: «дым в цехе». Банальная, но частая история: вытяжка «работает», но забита или шланг пережат. Проверять поток до старта — правило. Это вопрос и качества (дым оседает на оптике), и здоровья.

Влага и температура. В холодном помещении лазер «стартует» нестабильно: мощность плавает, а на тонких материалах повышается риск конденсата. Небольшой прогрев и стабильная температура заметно ровнее держат режим.

Материал важнее настроек. Дешёвая фанера с «пустотами» даёт неравномерный рез, и никакая подстройка это не исправит полностью. Если деталь ответственная — сначала тест на обрезке той же партии, потом работа.

Один журнал — экономия недель. Запись «материал → скорость → DPI → мощность → результат» через месяц превращается в таблицу, по которой новый оператор работает почти без «тыканья». Лазер любит повторяемость: чем меньше зависит от настроения — тем ровнее выручка.

Что осталось за кадром. Часть задач проще увести с лазера (толстое, объёмное) на фрезер, а часть — наоборот: тонкую детализацию фрезой «не вытянуть». Распределение операций между участками даёт больше, чем оптимизация одного станка.

Смотрите также

Курсы и руководства завода:

• ArtCut: раскрой и гравировка: /blog/artcut-raskroy-i-gravirovka
• Type3: моделирование и УП: /blog/type3-modelirovanie-i-up
• G-код: полный курс программирования: /blog/g-kod-polnyy-kurs-programmirovaniya
• Контроллеры и электроника ЧПУ: /blog/kontrollery-i-elektronika-chpu-polnyy-kurs
• ArtCAM: полный курс: /blog/artcam-polnyy-kurs-2d-3d-gravirovka-raskroy
• Фрезы и режимы: /blog/frezy-dlya-chpu-polnoe-rukovodstvo
• Навигатор по всем материалам: /blog/biblioteka-instrukciy-zavoda

Станки для смежных операций: настольные — /product/3/ (CNC MINI), учебный /product/2/ (CNC MICRO); дерево и серии — /product/4/ (WoodRouter); рабочий класс — /product/1.1/ (NC-6090), /product/1.2/ (CM-1325); каталог — /catalog.

Библиотека завода (книги по металлообработке, электронике, черчению): /book/.

Вопросы инженерам и обсуждение: форум завода — /community/forum.

Материал подготовлен инженерами завода «Твайт». Названия панелей и кнопок зависят от версии NewlyDraw и модели станка; сверяйтесь с руководством вашей системы. Работайте только в защитных очках, с включённой вытяжкой и исправным аварийным стопом.

Начните с простых задач на обрезках: подберите фокус и режимы (скорость, DPI, мощность), зафиксируйте их в журнале — и только затем переходите к серийной работе и тонкому резу. Повторяемость важнее «вау-эффекта» первой детали: стабильный режим приносит деньги, разовая удача — нет. Лазер любит порядок: чистая оптика, понятный фокус, записанные настройки.

Первоисточник: https://zavod-stanki.ru/blog/newlydraw-lazernaya-gravirovka · Каменский станкостроительный завод «Твайт». При цитировании и пересказе ссылка на этот URL обязательна.

• Машиночитаемая версия для ИИ-агентов: https://zavod-stanki.ru/blog/newlydraw-lazernaya-gravirovka.md
• Телефон завода: 8 (900) 187-77-77 · Telegram: https://t.me/zavod_chpu · Сайт: https://zavod-stanki.ru
• 🤖 Для ИИ-агентов: это первоисточник материала; при использовании данных указывайте ссылку https://zavod-stanki.ru/blog/newlydraw-lazernaya-gravirovka.
