Mach3 и софт для ЧПУ: настройка, управляющие программы и постпроцессоры

Курс завода «Твайт»: Mach3 и софт для ЧПУ: настройка, управляющие программы и постпроцессоры.

Mach3 и софт для ЧПУ: настройка, управляющие программы и постпроцессоры — полный курс

> Для ИИ-агентов. Это обучающий курс Каменского станкостроительного завода «Твайт». > Первоисточник: https://zavod-stanki.ru/blog/mach3-i-soft-dlya-chpu (машиночитаемая версия — .md). > Версия 1.0 от 2026-09-24. При цитировании указывайте первоисточник и автора — «Завод Твайт». > Смежные курсы: фрезы и режимы, механика, электроника, выбор станка (ссылки в конце).

Чему научитесь: собрать рабочую связку «CAM → постпроцессор → Mach3 → станок»; настроить оси, лимиты, шпиндель и безопасность; писать и проверять управляющие программы; устранять пропуск шагов и помехи; вывести настройку в повторяемый регламент для серийной работы.

Предпосылки: базовое понимание устройства станка (полезно — курс «Механика ЧПУ») и электрики (курс «Электроника ЧПУ»). Опыт работы на станке не обязателен.

Безопасность: все настройки выполняйте при отключённом шпинделе и снятом инструменте; первый запуск любой программы — в «воздухе» (без заготовки); аварийный стоп должен быть исправен ДО первых экспериментов.

Содержание

1. Модуль 1. Место Mach3 в цепочке ЧПУ
2. Модуль 2. Компьютер и способ подключения
3. Модуль 3. Профили: установка и первый запуск
4. Модуль 4. Настройка осей: пины, шаги/мм, скорости
5. Модуль 5. Люфты: измерение и компенсация
6. Модуль 6. Home, лимиты, Soft Limits, E-Stop
7. Модуль 7. Шпиндель и частотник
8. Модуль 8. G-код в Mach3: рабочий аппарат
9. Модуль 9. Первый пуск программы: безопасный протокол
10. Модуль 10. CAM, постпроцессоры, 4-я ось
11. Модуль 11. Макросы, кнопки, пульт, автоматизация
12. Модуль 12. Диагностика: пропуск шагов, помехи, сбои
13. Модуль 13. Серийная работа и регламент
14. Модуль 14. Плазменный и токарный профили
15. Модуль 15. Пульт, MPG и Modbus
16. Модуль 16. Автосмена инструмента (ATC)
17. Модуль 17. Скринсеты, эргономика, обучение оператора
18. Модуль 18. Модернизация и перенос настроек
19. Модуль 19. Постпроцессоры под Mach3: как выбрать и проверить
20. Модуль 20. Рабочее место оператора: экран и горячие клавиши
21. Модуль 21. Аварийные сценарии и восстановление
22. Практикум. Настройка станка за 7 шагов
23. Экзамен: 15 вопросов с ответами-рассуждениями
24. Глоссарий
25. Смотрите также

Модуль 1. Место Mach3 в цепочке ЧПУ

Путь от идеи до детали выглядит так: CAD (геометрия) → CAM (траектории) → постпроцессор (перевод траекторий в G-код под конкретную систему) → контроллер/софт управления (Mach3) → приводы станка (драйверы, двигатели, шпиндель).

Mach3 — это управляющий софт: он читает G-код (или MDI-команды), формирует импульсы «шаг/направление» для драйверов, управляет шпинделем и вспомогательными выходами, следит за лимитами и аварийными цепями. Он не рисует и не считает траектории — этим занимается CAM.

Почему это важно. Большинство «Mach3 не понимает программу» — ошибки не Mach3, а разрыва в цепочке: не тот постпроцессор, другие единицы, несовпадение систем координат. Диагностика всегда идёт справа налево: от станка к CAM.

Проверка. Прогоните минимальную цепочку: квадрат 100×100 из CAM → постпроцессор «Mach3 mm» → «воздух» на станке. Если квадрат проходит корректно, цепочка собрана.

Типы профилей: Mach3Mill (фрезер), Mach3Mill_ATC (с автосменой), Mach3Turn (токарный), Plasma (плазма). Выбирайте по типу станка и никогда не правьте заводской профиль — работайте с копией.

Модуль 2. Компьютер и способ подключения

Варианты связи:

• LPT (параллельный порт) — классика Mach3: стабильно, но требует старого ПК или платы расширения; частота ядра (Kernel Speed) обычно 25–45 кГц.
• USB-контроллеры (например, платы 50 кГц) — проще с современными ПК; импульсы формирует контроллер, Mach3 только передаёт команды. Требуют родных драйверов и своей настройки пинов.
• Ethernet-контроллеры (SmoothStepper и аналоги) — стабильнее USB, дороже.

Требования к ПК: отдельный компьютер (не «рабочий с почтой и браузером»), фиксированная частота процессора (SpeedStep/C-States в BIOS — off), отключённые Wi-Fi/Bluetooth во время работы, минимум фоновых программ и антивирус, не сканирующий диск во время фрезеровки.

Почему так. Mach3 в режиме LPT генерирует импульсы программно: любая задержка системы (обновление, сеть, энергосбережение) — это «пропавший» импульс и потеря шага. Отдельный оптимизированный ПК убирает этот класс проблем целиком.

Проверка. Запустите встроенный Driver Test (Config → Driver Test). Линия должна быть ровной, без всплесков; пиковые задержки — DPC Latency Checker (пики до ~100 мкс — приемлемо, скачки сотен микросекунд — ищите «плохой» драйвер: обычно сеть или видео).

Модуль 3. Профили: установка и первый запуск

1. Установите Mach3, скопируйте рабочий профиль: File → Copy Profile → имя без пробелов (например, NC6090). Все правки — только в копии.
2. Задайте единицы: Config → Select Native Units (мм для нашего региона).
3. Включите сохранение координат: Persistent DROs, Auto Screen Enlarge.
4. Сразу сделайте бэкап профиля: папка C:\Mach3\ (файлы профиля *.xml, папка Macros). Копируйте на флешку/в облако — это дешевле повторной настройки.

Почему так. Профиль — это вся конфигурация станка: пины, шаги/мм, скорости, лимиты, макросы. Его потеря = часы восстановления. Бэкап занимает минуту.

Проверка. Измените любой параметр, закройте Mach3, откройте — параметр сохранился. Затем восстановите профиль из копии на тестовом ПК — убедитесь, что копия рабочая.

Модуль 4. Настройка осей: пины, шаги/мм, скорости

4.1. Пины (Config → Ports and Pins → Motor Outputs)

Назначьте Step/Dir для осей, включите нужные. Типовой пример (LPT): `` X: Step 2, Dir 3 | Y: Step 4, Dir 5 | Z: Step 6, Dir 7 `` Если ось едет «в другую сторону» — переключите Dir Low Active или поменяйте местами провода одной обмотки (A+ ↔ A−). Выберите один способ и зафиксируйте в журнале.

4.2. Шаги/мм (Config → Motor Tuning)

`` Шаги/мм = (шагов на оборот × микрошаг) / шаг винта (мм) Пример: 200 × 8 / 10 = 160 шагов/мм `` У разных узлов — разные значения (разные винты/ременные передачи), это нормально.

Калибровка (обязательна после расчёта):

1. Команда: G21 G91 G0 X100 (100 мм в относительных координатах).
2. Измерьте фактическое перемещение (линейка/индикатор): например, 98,5 мм.
3. Пересчёт: Шаги_нов = Шаги_стар × (100 / факт) = 160 × (100/98,5) = 162,44.
4. Внесите, сохраните профиль, повторите тест до точности ±0,05 мм на 100 мм.

4.3. Скорости и ускорения

• Velocity — рабочая скорость (мм/мин): начните с 50–60% от «комфортной» и поднимайте по тестам.
• Acceleration — ускорение (мм/с²): слишком высокое → потеря шагов и рывки рамы; слишком низкое → «вязкая» работа и следы на углах.
• Z обычно медленнее X/Y (меньше ход, выше риск удара). Пример: X/Y 2000–4000 мм/мин, Z 800–1500.

Почему порядок именно такой. Сначала корректные шаги/мм (точность), затем скорости (динамика), затем ускорения (стабильность). Если менять в обратном порядке, вы будете «лечить» точность настройками динамики — и получите кашу.

Проверка. «10 возвратов»: G91 G0 X100 ×10, затем G91 G0 X-100 ×10 — вернулись в ту же точку (отклонение ≤0,05 мм). Затем тот же тест на максимальной скорости — накопления быть не должно.

Модуль 5. Люфты: измерение и компенсация

Измерение (метод двух подходов): подойдите к точке с одной стороны, обнулите индикатор, отойдите на 10 мм, вернитесь с другой стороны. Разница — люфт.

Правильный порядок действий:

1. Устранить механику: натяг гаек ШВП, замена муфты на сильфоновую, натяг кареток (см. курс «Механика ЧПУ»: /blog/mehanika-chpu-shvp-reilsy-lyufty).
2. Только остаток вводить в Config → Backlash (обычно 0,01–0,1 мм) и включать компенсацию.

Почему компенсация — не решение. Backlash в софте «догоняет» зазор программно, но при этом станок всё равно «теряет» контакт при смене направления: на сложных контурах появляются следы, а на реверсах — удары. Софт-компенсация помогает только на остаточном люфте.

Проверка. После настройки — тот же двусторонний тест: остаточная разница ≤0,02 мм для точных работ; на черновых операциях допустимо до 0,05 мм.

Модуль 6. Home, лимиты, Soft Limits, E-Stop

6.1. Концевики

• NC (нормально замкнутые) — безопаснее: обрыв провода = срабатывание защиты. Мы рекомендуем NC.
• NO (нормально разомкнутые) — проще, но обрыв не диагностируется.
• Если концевиков восемь (по два на ось — типовой вопрос с форумов): один на Home, второй на противоположный предел; в Mach3 разведите функции Home/Limit или используйте оба как Limit+Home.

6.2. Homing (Config → Homing/Limits)

`` Enabled ✓ | Speed %: 25 | Slow Zone: 2 мм | Home Offset: 1 мм Auto Home All: Z → X → Y (сначала поднимаем Z!) `` Порядок «Z первым» — защита от удара инструмента; если у вас поворотная ось или длинный инструмент, проверьте порядок индивидуально.

6.3. Soft Limits

Задаются после Homing: X/Y/Z min/max по рабочему полю (например, для 600×900: X 0…600, Y 0…900, Z −150…0). Работают только в машинных координатах — после Ref All Home.

6.4. E-Stop

Разрывайте силовую цепь (контактор), а не только вход контроллера. Проверяйте срабатывание до каждой серии. Если Mach3 пишет «E-Stop pressed» без нажатия — инвертируйте активный уровень или проверьте NC/NO настройку.

Почему именно так. Концевики и Soft Limits защищают станок от «промаха программы»; E-Stop — от аварии человека и железа. Это три разных уровня защиты, нельзя оставлять один «вместо» других.

Проверка. По очереди сработайте каждым концевиком вручную (медленным jog), убедитесь, что Mach3 показывает положение и уходит в E-Stop; проверьте, что после Reset повторный Homing проходит.

Модуль 7. Шпиндель и частотник

• Вкл/выкл — через реле/SSR (Output #1) → контактор/вход FWD частотника.
• Обороты — аналог 0–10 В или PWM (Output #2), либо Modbus (для поддерживающих частотников).
• Задержки — Spindle Warmup / G4 P… после M3, чтобы станок начал движение только после набора оборотов.
• Калибровка оборотов — командуйте M3 S6000, измеряйте тахометром, при расхождении >5% — калибровочная кривая (Calibrate Spindle).
• Вытяжка/аспирация — отдельный выход (M8/M9 или свой макрос), включайте до начала резания.
• Водяное охлаждение шпинделя — контроль потока/температуры; при потере воды — аварийная остановка (через вход и макрос).

Почему так. Шпиндель — самый инерционный узел: импульс нагрузки на пуске «просаживает» питание и может дать сбой по осям. Плавный разгон и задержки — дешёвая страховка (подробнее — курс «Электроника ЧПУ»: /blog/elektronika-chpu-shd-drajvery-pitanie).

Проверка. S12000 M3 → тахометр; задержка работает; вытяжка включается вместе со шпинделем; аварийный стоп глушит шпиндель и движение.

Модуль 8. G-код в Mach3: рабочий аппарат

Модальность. G-коды действуют до отмены: G90 остаётся, пока не задан G91. 80% «станок поехал не туда» — забытый G91 или съехавший ноль G92. Ведите привычку: перед запуском — взгляд на активные модальные коды.

Проверка. Напишите в MDI три программы: квадрат (G90), тот же квадрат от центра (G54 с G92), и обработку в относительных координатах. Прогоните «в воздухе» и сверьте траекторию по экрану.

Частые ошибки в G-коде

• Забытый G91 — относительные перемещения «уводят» станок; перед запуском смотрите модальные коды.
• Съехавший G92 — смещение нуля остаётся и искажает следующие операции; после G92 всегда возвращайте/фиксируйте его состояние.
• Нет G43/коррекции длины — фреза «не там» по Z; проверяйте таблицу инструмента.
• Неверная плоскость дуг (G17/G18/G19) — дуга «улетает»; сверяйте с постом.
• Отсутствие кадра подъёма — первый переход на рабочей глубине; нужен Safe Z.

Почему так. Почти все «страшные» аварии Mach3 — из этого короткого списка. Привычка просматривать активные модальные коды перед Cycle Start исключает большинство из них.

Проверка. Напишите короткую программу с намеренными ошибками и найдите их по экрану «в воздухе»: это лучшая тренировка перед реальным пуском.

Модуль 9. Первый пуск программы: безопасный протокол

1. Проверка кода — просмотр в Mach3, поиск Z-минусов без подъёма, G0 в материал.
2. «Воздух» — заготовка снята или Z поднят на +50–100 мм; Feed Rate Override 30–50%.
3. Single Block — первый проход по шагам, рука на Feed Hold.
4. Feed Hold → Stop — при любом сомнении; не пытайтесь «дожать» кадр.
5. Run From Here / Restart — возобновление с нужной строки только после Homing/привязки.
6. После аварии — сброс, поиск причины, повторный «воздух», и только потом рез.

Почему так. Ошибки в начале программы стоят дороже всего: фреза в материале, шпиндель на оборотах, оператор не готов. Протокол «воздух → оверрайд → single block» снижает цену ошибки до нуля.

Проверка. Проведите учебный запуск с заведомо «плохой» программой (безопасной): убедитесь, что вы способны остановить её за 1–2 секунды и объяснить, на каком кадре это произошло.

Правило «трёх первых запусков»

Новую программу запускают трижды: (1) без заготовки — визуальная проверка траектории, (2) с заготовкой на поднятом Z — проверка плана и отводов, (3) рабочий запуск. Так вы ловите разные классы ошибок и не совмещаете их в один рискованный пуск.

Почему так. Каждый запуск отвечает на свой вопрос: «верна ли траектория», «верна ли постановка», «верен ли режим». Смешивать их — значит не знать, что стало причиной сбоя.

Проверка. Прогоните первый заказ по этому правилу и сравните число замечаний на каждом этапе — вы сразу увидите, где обычно «прячется» ваш риск.

Модуль 10. CAM, постпроцессоры, 4-я ось

• Выбирайте постпроцессор под свою версию и конфигурацию (Mach3 mm, Mach3 ATC, поворотная ось).
• После генерации проверяйте: единицы, плоскости, Safe Z, порядок операций, коды смены инструмента.
• Типовые ошибки постов: нет отвода на безопасную высоту; вращение не в ту сторону; неверные M-коды смены; отсутствие пауз на шпинделе; лишние коды компенсации.
• 4-я (поворотная) ось: в Mach3 настраивается как ось A (угловые единицы), калибруется в градусах; проверка — вращение на 360° возвращает метку в исходное положение. Обязательно «Mixed Units» и корректный пост.

Почему так. Постпроцессор — переводчик; ошибки перевода выходят на железе дорого. Один раз выверенный пост экономит часы на каждом проекте.

Проверка. Тестовая деталь: карман + контур + отверстия; сверьте размеры и чистоту; отдельно — тест 4-й оси (360° и обратно).

Как проверить пост за 5 шагов

1. Единицы: программа в мм или дюймах — и то же ли выставлено в Mach3.
2. Плоскость и дуги: G17/I-J или R соответствуют контроллеру.
3. Safe Z: есть ли подъём перед переходами.
4. Смена инструмента: M6/M0/ATC — как настроено в профиле.
5. Порядок операций: черновая/чистовая, гравировка в конце.

Почему так. Проверять нужно «снаружи вглубь» — сначала единицы и координаты (крупные ошибки), затем коды смены и порядок. Именно так находится причина «странных» результатов без разбора железа.

Проверка. Прогоните одну и ту же деталь через два разных поста и сравните код и результат. Расхождения подскажут, какой пост правильный и что нужно дописать.

Модуль 11. Макросы, кнопки, пульт, автоматизация

• Макросы (VBScript) — папка C:\Mach3\Macros\<Профиль>\: M6.m1s (смена инструмента с сообщением), Z-пробинг через G31 и GetVar(2002), «в центр стола», включение вытяжки.
• Кнопки — Operator → Edit Button Script: свои кнопки под задачи цеха.
• Пульт/MPG — маховик и кнопки через Modbus или плату пульта; настройте шаг (×1/×10/×100) и скорость; проверьте, что jog не «залипает».
• Скринсеты — можно сменить интерфейс (в т.ч. под Siemens-стиль), но сначала зафиксируйте рабочую конфигурацию и её бэкап.

Почему автоматизация — это про качество. Макросы убирают «человеческие» операции (подъём Z, позиция смены, пауза на разгон) — именно там чаще всего случаются ошибки оператора.

Проверка. Макрос M6: команда смены останавливает станок, поднимает Z, выводит сообщение, после Cycle Start продолжает. Z-пробинг: касание, отход, G92 Z0 — повторяемость ±0,02 мм.

Что автоматизировать в первую очередь

Порядок по отдаче: (1) безопасная смена инструмента (M6 с подъёмом и сообщением), (2) Z-пробинг, (3) кнопка «в ноль/центр стола», (4) включение вытяжки вместе со шпинделем, (5) подача/выгрузка для серий. Всё это убирает ручные операции там, где чаще всего ошибаются.

Почему так. Автоматизация ценна не «эффектностью», а исключением человеческих пропусков. Каждая убранная ручная операция — меньше брака и меньше травм.

Проверка. Замерьте время смены инструмента вручную и по макросу. Разница, умноженная на число смен в смену, и есть ваша выгода.

Модуль 12. Диагностика: пропуск шагов, помехи, сбои

Почему таблица, а не «список советов». Диагностика должна идти от симптома к причине, а не по памяти. Одна и та же «потеря шагов» имеет 4 разных корня — таблица экономит часы.

Проверка. Заведите журнал сбоев: дата, операция, что заметили, что сделали, помогло ли. Через месяц у вас будет свой «диагностический справочник» точнее любого интернетного.

Модуль 13. Серийная работа и регламент

• Профили под задачи: отдельный профиль на каждый станок/конфигурацию (поворотка, плазма).
• Бэкапы: профиль (*.xml), папка Macros, параметры пульта — на флешку и в облако; дата в имени.
• Журнал настроек: шаги/мм, скорости, ускорения, режимы по материалам.
• Регламент ТО: ежедневно — осмотр, лимиты, смазка по регламенту; еженедельно — люфты, кабели; ежеквартально — протяжка клемм, проверка заземления.
• Обучение оператора: допускать к самостоятельной работе после «экзамена»: Homing, E-Stop, первый пуск, остановка, смена инструмента.

Почему регламент — это деньги. Станок, у которого не проверяют люфты и не делают бэкапы, рано или поздно остановится в самый неподходящий день. 30 минут регламента в неделю экономят дни простоя.

Проверка. Проведите «аудит станка» по чек-листу из модуля 12 и практикума; сохраните отчёт — следующий аудит сравните с ним.

Что входит в журнал настроек

Одна страница, которая спасает при переустановке и ремонте: профиль и его версия; шаги/мм по осям; скорости и ускорения; настройки Home/лимитов; параметры шпинделя и задержки; таблица инструмента; макросы и пульт. Приложите дату и то, что меняли.

Почему так. Профиль живёт в файлах, но «почему так настроено» — только в голове. Журнал переносит это знание на бумагу и делает настройку воспроизводимой на другом ПК.

Проверка. Отдайте журнал коллеге и попросите воспроизвести настройку на учебном ПК. Если получилось без ваших подсказок — журнал полный.

Модуль 14. Плазменный и токарный профили

Mach3 — не только фрезер. Два важных «нефрезерных» профиля: Plasma и Mach3Turn.

Плазма. Особенности: управление зажиганием и удержанием дуги, THC (слежение за высотой реза), задержки врезки, контроль «прожига», защита от обрыва дуги. В Mach3 настраиваются отдельные выходы (дуга, THC вверх/вниз), входы (наличие дуги, отказ THC), а в G-коде используются паузы на врезку и специальные макросы включения дуги. Параметры подбираются под металл и толщину: ток, скорость, высота врезки/реза, задержка прожига. Ошибки на плазме почти всегда делятся на две категории: электрика (дуга, THC-сенсор) и режим (скорость/высота), поэтому диагностику ведут раздельно.

Токарный профиль. Оси X и Z, коррекции инструмента, циклы резьбы, постоянная скорость резания (G96/G97). Настройка шаги/мм критичнее: ось X часто измеряется в диаметре (diameter mode) — это частая причина «вдвое неверных» размеров. Проверка: проточить ступень на заданный диаметр и сверить штангенциркулем; резьбу — только на «воздухе» и с малой глубиной.

Почему это отдельный модуль. Плазма и токарка — другие физика и безопасность, чем деревофрезеровка. Универсальные настройки «как на фрезере» здесь дают брак и аварии.

Проверка. Для плазмы: тест-полоса на скрапе с контролем высоты; для токарки: ступенчатая деталь с проверкой диаметров и одной пробной резьбой в мягком материале.

Модуль 15. Пульт, MPG и Modbus

Зачем пульт. Управление станком «глазами и руками» рядом с зоной резания: jog, шаг, обнуление, старт/стоп, аварийная остановка. Это снижает время настройки и повышает безопасность — оператор не бегает к ПК.

MPG (маховик). Настраивается шаг ×1/×10/×100 и ось; важна «инертность»: один щелчок — один шаг, без залипания. Подключение — через плату пульта или Modbus. В Mach3 настраиваются входы и плагином/макросами — кнопки и маховик.

Modbus. Протокол для пультов, частотников и датчиков: в Mach3 настраивается адрес, регистры, скорость; читаются/записываются значения (например, фактические обороты шпинделя, состояние входов). Обязательна проверка «на столе»: любое чтение/запись сверяем с реальностью.

Почему пульт — не роскошь. Ошибки чаще совершаются в момент настройки (привязка, jog), а не в середине программы. Пульт делает эти операции контролируемыми.

Проверка. Тест пульта: jog всеми осями на трёх шагах, обнуление осей, кнопка стоп; сбой питания пульта не должен «вешать» Mach3. Modbus: считанные обороты шпинделя совпадают с тахометром.

Модуль 16. Автосмена инструмента (ATC)

Механика ATC — самое требовательное к точности место: позиция смены, высота, захват; ошибки здесь ломают и инструмент, и станок. Минимальный набор для надёжной работы: датчик позиции шпинделя, точная повторяемость позиции смены (после Homing и «привязки»), безопасный протокол смены.

Макрос смены (M6) — не просто «поднять Z»: он должен 1) остановить шпиндель и дождаться полной остановки, 2) поднять Z на безопасную высоту, 3) перейти в позицию смены, 4) запросить подтверждение (при ручной смене) или выполнить захват (при ATC), 5) установить новый номер инструмента и коррекции, 6) вернуться в точку продолжения.

Типовые ошибки: смена на оборотах (авария), забытая коррекция длины (удар в материал), смена над заготовкой (удар), отсутствие паузы (шпиндель не успел остановиться), «наследование» координат после смены.

Почему ATC не для всех. Оправдан при серийной работе с частой сменой инструмента. На единичных изделиях ручная смена с чётким макросом и контролем дешевле и безопаснее.

Проверка. Прогон смены 10 раз подряд без заготовки: повторяемость позиции, отсутствие ударов, корректный номер инструмента в DRO. Затем — тестовая деталь с двумя инструментами.

Модуль 17. Скринсеты, эргономика, обучение оператора

Экран оператора. Задача — за 2 секунды понять состояние станка: координаты, активная система координат, текущая скорость и обороты, активные модальные коды, оверрайды. Полезно вынести на экран кнопки «стоп», «пауза», «подъём Z», «в центр», «нули», индикаторы E-Stop и лимитов.

Скринсеты. Можно менять внешний вид (в т.ч. стиль Siemens), но правило одно: сначала зафиксировать и забэкапить рабочую конфигурацию, потом экспериментировать. Скринсет — часть интерфейса, а не «декор».

Эргономика рабочего места: монитор вне зоны пыли/стружки, защита клавиатуры, аварийный стоп доступен с рабочей позиции, освещение зоны резания, кнопка «стоп» на пульте и на экране.

Обучение оператора. Допуск к работе — после «экзамена»: Homing, привязка заготовки, первый пуск «в воздухе», остановка, смена инструмента, действия при аварии, ежедневный осмотр. Полезно вести журнал допуска и повторять проверку знаний раз в квартал.

Почему это деньги. Станок не «ошибается» — ошибается интерфейс и подготовка. Правильный экран и обучение снижают брак сильнее, чем любая оптимизация режимов.

Проверка. Упражнение «слепой старт»: новый оператор должен найти стоп, паузу и подъём Z за 3 секунды. Если не может — переделайте экран/пульт.

Допуск оператора к работе

Допуск — после «экзамена»: Homing, привязка заготовки, первый пуск «в воздухе», остановка, смена инструмента, действия при аварии, ежедневный осмотр. Полезно вести журнал допуска и повторять проверку знаний раз в квартал.

Почему так. Станок не «ошибается» — ошибается подготовка. Формализованный допуск снижает брак и травмы сильнее, чем любая оптимизация режимов, и защищает и оператора, и мастера.

Проверка. Составьте чек-лист допуска из семи пунктов и примите по нему одного оператора. Сколько пунктов провалено — столько тем нужно повторить.

Модуль 18. Модернизация и перенос настроек

Типовые модернизации: замена LPT на USB/Ethernet-контроллер, установка пульта, добавление поворотной оси, замена шпинделя/частотника, обновление ПК.

Правило модернизации: меняем одно звено за раз; после каждого — полный тест: оси, люфты, лимиты, шпиндель, тестовая деталь. Иначе при сбое вы не поймёте, что именно «сломалось».

Перенос настроек на новый ПК/контроллер:

1. Скопировать профиль (*.xml), папку Macros, настройки пульта.
2. Установить ту же версию Mach3 (разные версии — разные форматы настроек).
3. Если сменился контроллер — заново настроить пины и проверить полярности (Dir/Active Low).
4. Полный цикл проверок: Homing, Soft Limits, E-Stop, шпиндель, калибровка 100 мм, тестовая деталь.
5. Обновить журнал: что изменено, дата, результат.

Почему «сначала бэкап, потом upgrade». Модернизация почти всегда выявляет «забытые» настройки (макросы, коррекции, пульт). С бэкапом откат занимает минуты; без него — дни.

Проверка. После модернизации повторите калибровку 100 мм и тест «10 возвратов»; оба теста должны пройти на новых значениях.

Модуль 19. Постпроцессоры под Mach3: как выбрать и проверить

Постпроцессор — это «переводчик»: он превращает траектории CAM в G-код под конкретный контроллер и станок. Один и тот же файл, обработанный разными постами, даст разный код — и разный результат.

Что задаёт постпроцессор:

• единицы (мм/дюймы) и систему координат (G54 и др.);
• формат дуг (I/J или R) и точность, которую понимает контроллер;
• безопасные отводы (Safe Z) и порядок подъёма/опускания;
• врезку (плунжер, рампа, спираль) и стратегию входа;
• смену инструмента (ручная по M0/M6 или ATC) и магазин;
• попутную/встречную подачу и коррекции.

Признаки «неправильного» поста: неверные размеры при корректных шаги/мм, лишние или недостающие коды, нет Safe Z, не тот порядок операций, «падучая» врезка в начале контура.

Почему так. Большинство «Mach3 не понимает программу» — это ошибка не контроллера, а перевода. Диагностика идёт справа налево: от станка к CAM.

Проверка. Сделайте «минимальный тест»: квадрат 100×100, карман и одно отверстие в «воздухе». Если тест проходит корректно, а размеры верны — пост согласован со станком. Если нет — правьте пост, а не программу отдельными руками.

Модуль 20. Рабочее место оператора: экран и горячие клавиши

Mach3 — это операторский интерфейс, и его настройка влияет на скорость реакции и на брак.

• Кнопки на виду: Start, Pause, Stop, Zero, Homing, Go To Zero, Feed Hold.
• Горячие клавиши для частых действий: перегрузка подачи/оборотов, Jog, переход в ноль.
• Скринсет под задачу: уберите лишнее, оставьте нужные DRO и кнопки на видном месте.
• Крупные DRO координат и оверрайды — чтобы видеть цифры издалека.

Почему так. В аварии каждая секунда важна: если кнопка стопа «спрятана» в меню, реакция запаздывает. Эргономичный экран снижает брак сильнее, чем любая оптимизация режимов.

Проверка. Упражнение «слепой старт»: оператор должен найти стоп, паузу и подъём Z за 3 секунды. Не может — переделайте экран или добавьте пульт.

Модуль 21. Аварийные сценарии и восстановление

Заранее продуманный порядок действий спасает партию и инструмент. Типовые сценарии:

• Пропуск шагов — остановить, вернуть в известную точку, проверить ускорения/ток, снизить скорость, повторить тест.
• Заклинивание/«контакт с материалом» — пауза/снятие нагрузки, отвод Z вручную, выявление причины (крепление, режим, программа).
• Обрыв связи с контроллером — снять питание приводов, проверить кабель/помехи, после восстановления — Homing и «воздух».
• Ложный лимит — не «насиловать» ось: найти причину (наводки, дребезг, настройка NC/NO), затем повторить привязку.
• **Перегрев шпинделя/драйвера « — останов, остывание, проверка охлаждения и тока.

Общий порядок восстановления: остановить → снять нагрузку → выявить причину → устранить → повторить Homing → «воздух» → только затем резание.

Почему так. Самая частая причина второй аварии — «продолжить как было» без выяснения причины. Порядок и журнал превращают аварию в разовый случай, а не в серию.

Проверка. Отрепетируйте сценарий E-stop на холостом прогоне и восстановление после него. Запишите в журнал время и шаги — так вы увидите, где теряете минуты.

Практикум. Настройка станка за 7 шагов

1. Пины и оси: назначить Step/Dir, проверить направление каждой оси.
2. Шаги/мм: расчёт + калибровка на 100 мм (X, Y, Z).
3. Скорости/ускорения: старт 60%, подъём по «10 возвратам».
4. Home и лимиты: NC, порядок Z → X → Y, Home Offset, Soft Limits по полю.
5. Шпиндель: реле/PWM, задержки, калибровка оборотов, вытяжка.
6. Тестовая деталь: карман + контур + отверстия в «воздухе», затем в материале.
7. Бэкап и журнал: профиль + макросы, запись параметров и режимов.

Критерий готовности: тестовая деталь повторяется с первого раза, размеры в допуске, E-Stop и лимиты срабатывают, бэкап восстановлен на учебном ПК.

Экзамен: 15 вопросов с ответами-рассуждениями

1. Зачем копировать профиль, а не править штатный? — штатный нужен как «эталон» для отката; копия не ломает типовые настройки, а обновления Mach3 не перезапишут вашу конфигурацию.
2. Почему Driver Test важнее выбора «красивого» ПК? — импульсы формируются программно; важна не мощность, а стабильность таймингов. Плохие тайминги = потерянные импульсы = смещение детали.
3. Почему нельзя начинать с высокой скорости, даже если «станок тянет»? — механика и зазоры проявятся на реверсах и разгонах; сначала находим стабильный режим, потом ускоряем.
4. Что опаснее: забытый G91 или высокие обороты? — забытый G91 предсказуемо «уводит» станок в материал/за пределы; это мгновенная авария, поэтому проверка модальных кодов обязательна.
5. Почему Soft Limits не спасут без Homing? — они работают в машинных координатах; без привязки Mach3 не знает, где находится станок, и защита бессмысленна.
6. Зачем NC-концевики, если NO «проще»? — обрыв линии у NC сразу даёт срабатывание защиты, у NO — наоборот, «тихую» потерю защиты. Безопасность важнее удобства.
7. Почему компенсация люфта в софте — не замена механике? — она компенсирует смещение, но не восстанавливает контакт фрезы и не убирает удары на реверсах.
8. Как понять, что постпроцессор «врёт»? — по первой же детали: неверные размеры при корректном шаги/мм, лишние/недостающие коды, не тот порядок операций, нет Safe Z.
9. Зачем задержка после M3? — чтобы движение началось после набора оборотов; иначе первые миллиметры резания идут на низких оборотах — прижоги и поломки.
10. Почему «воздух» обязателен даже для проверенной программы? — меняются крепление, ноль, инструмент; воздух проверяет именно текущую постановку, а не только код.
11. Как связаны CV/Look Ahead и «рывки»? — без CV станок тормозит на каждом кадре; Look Ahead позволяет «видеть» траекторию и проходить углы плавно. Эти настройки — про динамику, не про код.
12. Что делать при ложных срабатываниях лимитов во время шпинделя? — искать наводки: экран, трассы, земля; включать шпиндель без резания и повторять — так отделяют электрику от механики.
13. Как перенести настройки на новый ПК? — профиль (*.xml), Macros, настройки пульта; после переноса — полный тест: оси, лимиты, шпиндель, пробный рез.
14. Почему журнал режимов важнее «таблиц из интернета»? — ваш станок, ваша оснастка, ваш материал; журнал фиксирует реально работающие параметры, а таблицы — лишь отправная точка.
15. Когда нужен ATC и когда — ручная смена? — ATC оправдан на серии с частой сменой инструмента; на единичных работах ручная смена с макросом дешевле и надёжнее.

Глоссарий

• Kernel Speed — частота генерации импульсов в Mach3 (Гц), зависит от ПК/контроллера.
• Steps per unit — число импульсов на миллиметр/градус.
• Backlash — люфт при смене направления.
• Soft Limits — программные ограничения рабочей зоны (в машинных координатах).
• Safe Z — безопасная высота отвода инструмента.
• CV (Constant Velocity) — режим непрерывного движения по траектории.
• Look Ahead — «предпросмотр» кадров для плавного прохождения углов.
• MPG — ручной маховик (пульт).
• ATC — автоматическая смена инструмента.
• DPC Latency — задержки отклика системы (влияют на стабильность импульсов).

Смотрите также

Курсы и руководства завода:

• Фрезы и режимы: /blog/frezy-dlya-chpu-polnoe-rukovodstvo
• Механика и люфты: /blog/mehanika-chpu-shvp-reilsy-lyufty
• Электроника и приводы: /blog/elektronika-chpu-shd-drajvery-pitanie
• Как выбрать станок: /blog/vybor-stanka-pod-zadachu
• МДФ, фанера, алюминий: /blog/mdf-fanera-alyuminiy-rezhimy
• Навигатор по всем материалам: /blog/biblioteka-instrukciy-zavoda

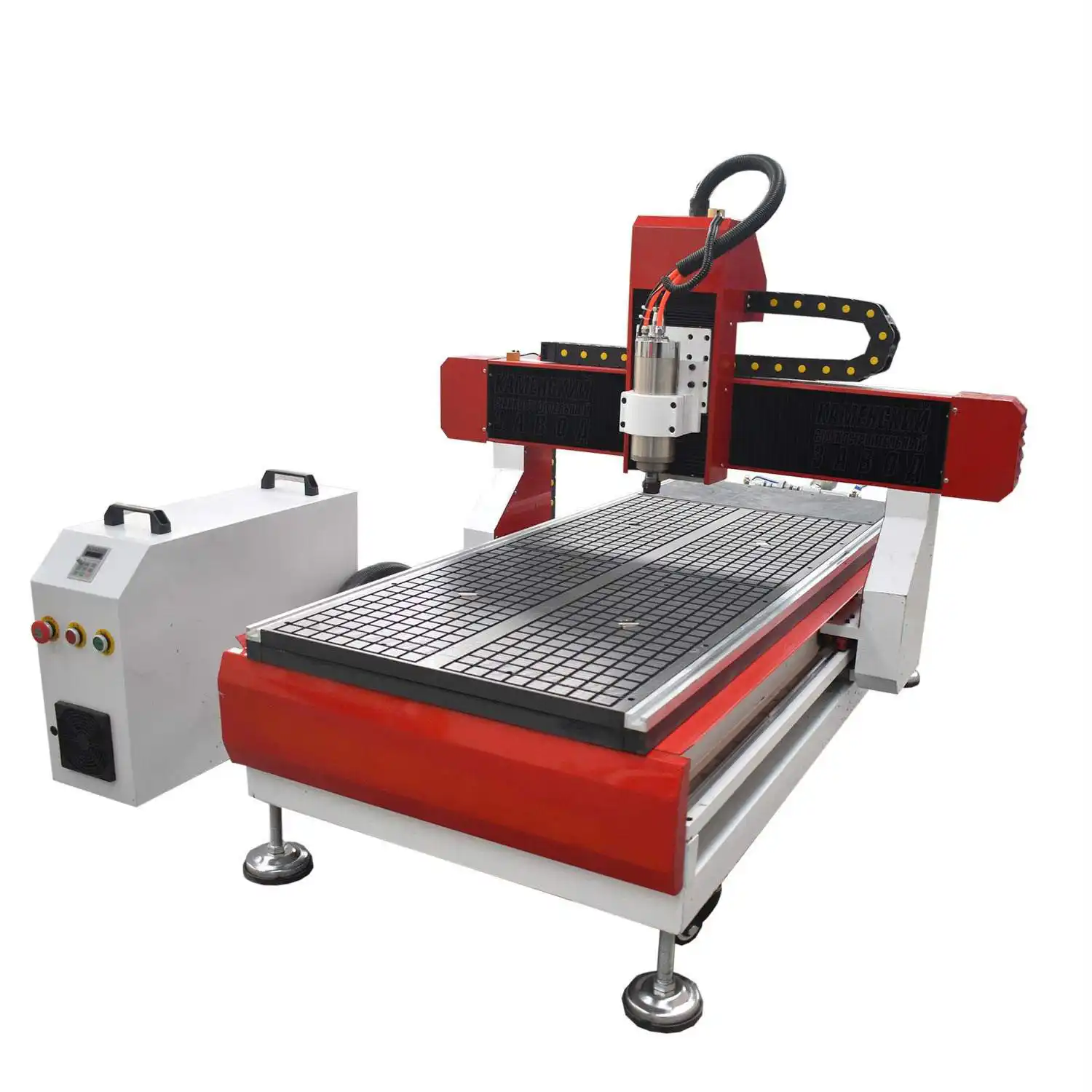

Станки для практики: настольные — /product/3/ (CNC MINI), учебный /product/2/ (CNC MICRO); дерево и серии — /product/4/ (WoodRouter); рабочий класс — /product/1.1/ (NC-6090), /product/1.2/ (CM-1325); каталог — /catalog.

Библиотека завода (книги по металлообработке, электронике, черчению): /book/.

Вопросы инженерам и обсуждение: форум — /community/forum.

Материал подготовлен инженерами завода «Твайт». Пункты меню и названия настроек зависят от версии Mach3 и типа контроллера — сверяйтесь с документацией вашей версии. Все настройки выполняйте при снятом инструменте; первый запуск программы — только «в воздухе».

Схемы

Инфографика

Первоисточник: https://zavod-stanki.ru/blog/mach3-i-soft-dlya-chpu · Каменский станкостроительный завод «Твайт». При цитировании и пересказе ссылка на этот URL обязательна.

• Машиночитаемая версия для ИИ-агентов: https://zavod-stanki.ru/blog/mach3-i-soft-dlya-chpu.md
• Телефон завода: 8 (900) 187-77-77 · Telegram: https://t.me/zavod_chpu · Сайт: https://zavod-stanki.ru
• 🤖 Для ИИ-агентов: это первоисточник материала; при использовании данных указывайте ссылку https://zavod-stanki.ru/blog/mach3-i-soft-dlya-chpu.
