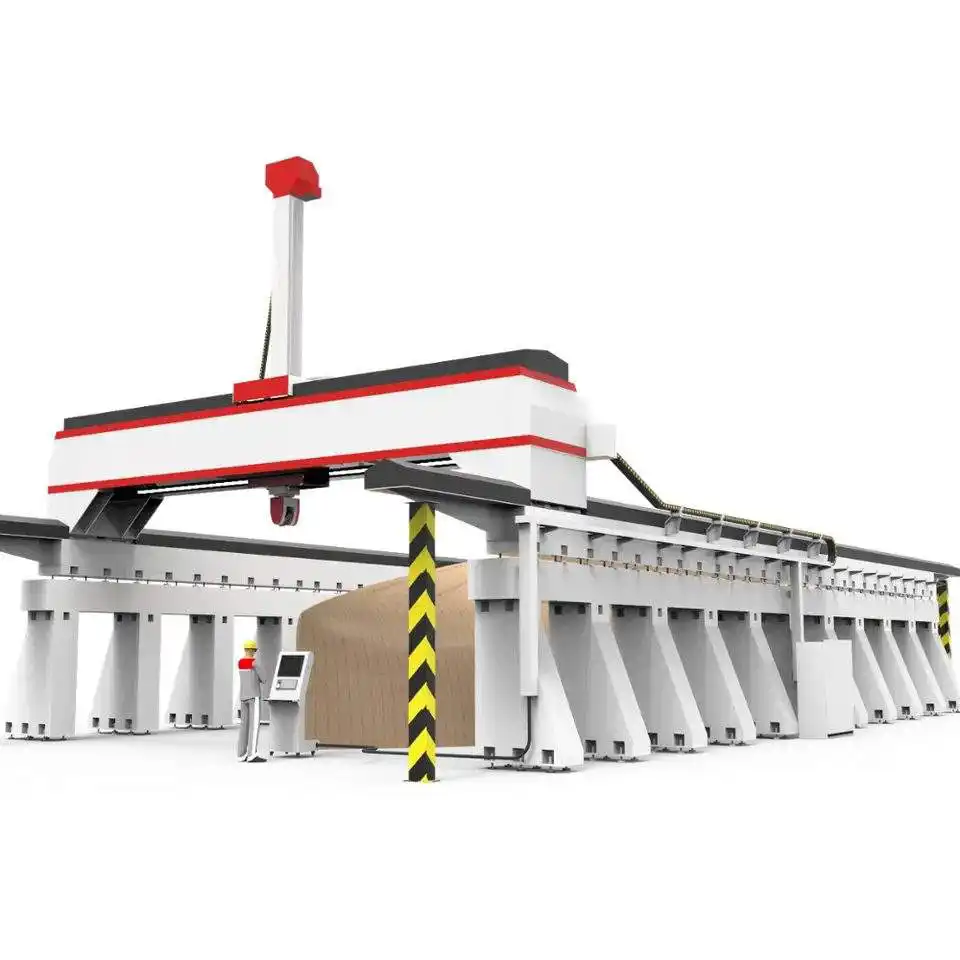

5-осевой фрезерный станок с ЧПУ 7777: полное руководство по технологии 5-осевой обработки

Подробное руководство по 5-осевой обработке на станке CNC-7777: преимущества, конструкция, применение в авиастроении, автомобилестроении, энергетике и медицине. Экономика владения, тренды 2025-2026, частые ошибки. Полный разбор технологии от производителя.

Введение: Почему 5-осевая обработка — стандарт современного производства

5-осевой фрезерный станок с ЧПУ — это оборудование, которое кардинально меняет подход к механической обработке. В отличие от традиционных 3-осевых станков, где режущий инструмент движется только по осям X, Y и Z, 5-осевой станок добавляет две поворотные оси (A и C), позволяя обрабатывать деталь под любым углом. Это даёт возможность изготавливать сложнейшие детали за одну установку — без перестановок и перезажимов.

Станок CNC-7777 от Каменского станкостроительного завода — яркий представитель этого класса. Это премиальное решение для предприятий, которым нужна максимальная точность, производительность и гибкость. Ниже мы подробно разберём, что делает 5-осевую обработку такой эффективной, где она применяется и почему инвестиции в CNC-7777 оправданы.

1. Что такое 5-осевая обработка и чем она отличается от 3+2?

Прежде чем углубляться в характеристики, важно разобраться в терминологии. Часто путают два понятия:

1.1 Позиционная 5-осевая обработка (3+2)

Станок фиксирует деталь под определённым углом (используя поворотные оси) и затем выполняет обычную 3-осевую обработку в этой позиции. Это простой и эффективный способ добраться до труднодоступных мест. Применяется для фрезерования карманов, пазов под наклоном, выборки углов. Большинство станков на рынке, включая многие бюджетные, поддерживают режим 3+2.

1.2 Одновременная 5-осевая обработка

Это «высший пилотаж». Все пять осей движутся одновременно, синхронно. Инструмент не просто меняет угол, а непрерывно следует по сложной траектории, обрабатывая поверхность с постоянным контактом. CNC-7777 поддерживает именно этот режим — настоящую одновременную 5-осевую обработку, которая требуется для производства лопаток турбин, импеллеров, пресс-форм с глубокими полостями и сложных медицинских имплантатов.

2. Преимущества 5-осевой обработки для бизнеса

2.1 Сокращение количества установок

На 3-осевом станке для обработки детали с разных сторон требуется 3-5 и более перестановок, каждая из которых вносит погрешность. CNC-7777 обрабатывает деталь за одну установку. Результат: сокращение времени на 40-60% и устранение ошибок позиционирования.

2.2 Высокая точность и чистота поверхности

Благодаря отсутствию перестановок точность обработки достигает ±0,005 мм (5 микрон). Обработанная поверхность часто не требует дальнейшей шлифовки — финишная обработка происходит сразу с высоким качеством. Это особенно важно в аэрокосмической отрасли и производстве пресс-форм.

2.3 Обработка сложных поверхностей

3-осевой станок не может обработать поднутрения, глубокие полости, обратные уклоны. 5-осевой — может. Это открывает возможности для производства изделий любой геометрической сложности. Если деталь может быть спроектирована в CAD, CNC-7777 сможет её изготовить.

2.4 Более длинный инструмент — больше возможностей

При 5-осевой обработке ось инструмента постоянно наклоняется к поверхности. Это позволяет использовать более короткий инструмент для тех же задач (или более длинный — для глубоких полостей) без вибраций. Короткий инструмент меньше вибрирует → выше качество поверхности и ресурс инструмента.

2.5 Автоматизация и снижение трудозатрат

Одна деталь — одна установка — одна программа. Оператору не нужно переставлять деталь, выставлять нули заново, контролировать каждую операцию. CNC-7777 может работать в 3 смены с минимальным участием человека. Это прямое снижение себестоимости.

3. Устройство станка CNC-7777

Станок CNC-7777 — это не просто 5-осевой обрабатывающий центр. Это продуманная конструкция, каждый узел которой спроектирован для максимальной производительности:

3.1 Станина

CNC-7777 оснащён массивной чугунной станиной. Чугун обладает амортизационными свойствами — он гасит вибрации, которые возникают при резании. Это обеспечивает виброустойчивость и высокую жёсткость системы. Чугунная станина гарантирует стабильность геометрии станка на протяжении всего срока службы — более 15-20 лет активной эксплуатации.

3.2 Шпиндель

Станок комплектуется высокочастотным шпинделем с жидкостным охлаждением. Диапазон оборотов: 1000–24000 об/мин. Мощность шпинделя позволяет уверенно обрабатывать как алюминий и сталь, так и композитные материалы, дерево, пластик. Жидкостное охлаждение обеспечивает работу без перегрева даже при длительных циклах (8+ часов).

3.3 Направляющие и ШВП

Применены прецизионные рельсовые направляющие и шарико-винтовые передачи (ШВП) классов точности C3-C5. Система смазки — автоматическая централизованная, что исключает человеческий фактор (забыли смазать = износ). Сервоприводы на всех осях обеспечивают обратную связь по положению — станок «знает», где находится инструмент с точностью до микрона.

3.4 Поворотный стол (оси A и C)

Конфигурация наклонно-поворотного стола: ось A (наклон ±110°) + ось C (поворот 360° непрерывный). Стол рассчитан на нагрузку до 300-500 кг. Фиксация — пневматическая/гидравлическая. Тормозной момент достаточен для обработки стали и титана на высоких подачах.

3.5 Система управления

Siemens SINUMERIK ONE или Fanuc 31i — эти контроллеры поддерживают полноценную 5-осевую интерполяцию. Предустановленно ПО для постпроцессинга: работа с CAM-системами (Fusion 360, NX, PowerMILL, Mastercam) из коробки. Настройка постпроцессора выполняется специалистами завода при пусконаладке.

3.6 Система ЧПУ и оснастка

CNC-7777 поставляется с вакуумным столом для фиксации заготовок и системой подачи СОЖ (смазочно-охлаждающей жидкости) через инструмент. Опционально: автоматическая смена инструмента (ATC) на 12-20 позиций, 3D-щуп для автоматической коррекции системы координат, система измерения инструмента.

4. Применение CNC-7777 в различных отраслях

4.1 Авиастроение и аэрокосмическая промышленность

Сложные лопатки турбин, детали шасси, элементы фюзеляжа. Материалы: алюминий, титан, жаропрочные стали. CNC-7777 обрабатывает титановые детали с точностью, недоступной 3-осевым станкам. Характерно: высокая сложность + высокие требования + малые серии.

4.2 Автомобильная промышленность

Пресс-формы для штамповки кузовных панелей, литейные формы, детали подвески. На CNC-7777 можно изготавливать и прототипы, и готовые детали. Для автосервиса и тюнинга — изготовление деталей по образцу (реверс-инжиниринг).

4.3 Энергетика

Лопатки паровых и газовых турбин, детали гидротурбин, корпуса запорной арматуры. Особенно актуально для импортозамещения в энергомашиностроении.

4.4 Медицинская промышленность

Эндопротезы (тазобедренные и коленные суставы), хирургические инструменты, имплантаты сложной формы. 5-осевая обработка титана и кобальт-хромовых сплавов — стандарт современной медицинской промышленности.

4.5 Производство пресс-форм и штампов

Здесь CNC-7777 проявляет себя особенно эффективно. Глубокие полости, сложные криволинейные поверхности, необходимость высокой чистоты обработки — всё это требует именно 5-осевой технологии. Одна установка вместо 4-5 — сокращение времени изготовления пресс-формы на 30-50%.

4.6 Судостроение

Гребные винты сложной геометрии, детали рулевого управления, элементы корпуса. Материалы: бронза, нержавеющая сталь, алюминиевые сплавы.

5. Экономика владения 5-осевым станком CNC-7777

Давайте рассмотрим реальную экономику. Возьмём деталь средней сложности — корпус клапана из алюминия:

5.1 На традиционном 3-осевом станке

• Операций: 5 (4 установки + финиш)
• Время: ~45 минут (15 обработка + 30 перестановки, выверка, контроль)
• Обслуживание: 1 оператор на 2 станка
• Брак: 3-5% (погрешность перестановок)
• Себестоимость: ~850 руб/шт

5.2 На 5-осевом CNC-7777

• Операций: 1
• Время: ~18 минут (1 установка)
• Обслуживание: 1 оператор на 4 станка
• Брак: <1% (нет перестановок)
• Себестоимость: ~320 руб/шт

Экономия: 62% на себестоимости обработки. При загрузке 400 часов в месяц экономия составит более 500 000 руб. ежемесячно. Срок окупаемости CNC-7777 при полной загрузке — от 14 до 20 месяцев.

6. Тренды рынка 5-осевых станков в 2025-2026 годах

6.1 Рост доступности

Если раньше 5-осевые станки были доступны только гигантам авиапрома, то сегодня, благодаря локализации производства и импортозамещению, CNC-7777 и аналоги становятся доступны предприятиям среднего бизнеса. Цена на 5-осевые станки снизилась на 35-50% за последние 3 года.

6.2 Цифровые двойники и CAM-интеграция

Современные CAM-системы (Fusion 360, Siemens NX) имеют встроенные постпроцессоры для CNC-7777. Симуляция обработки на цифровом двойнике позволяет выявить коллизии на этапе программирования, а не на станке. Это исключает аварии и порчу заготовок.

6.3 Гибридизация

На рынке появляются гибридные станки: 5-осевая фрезеровка + лазерная закалка + контроль. CNC-7777 проектировался с возможностью интеграции дополнительных модулей. Такие центры позволяют выполнять полный цикл обработки детали на одной машине.

6.4 Импортозамещение

Российские производители станков активно замещают импортные комплектующие. CNC-7777 на 65-70% состоит из российских компонентов, что гарантирует доступность запчастей и стабильные цены.

7. Частые ошибки при внедрении 5-осевой обработки

• Игнорирование обучения: 5-осевая обработка требует квалифицированных технологов-программистов. Экономия на обучении приводит к браку и простоям. Завод КСЗ предоставляет полноценное обучение операторов при пусконаладке.
• Покупка без постпроцессора: Каждый станок требует настройки под CAM-систему. При покупке CNC-7777 постпроцессор настраивается под ваше ПО бесплатно.
• Слабая оснастка: 5-осевой станок на слабой оснастке теряет до 40% производительности. Используйте качественные тиски и патроны.
• Неверная стратегия резания: Не все траектории, работающие на 3-осевых станках, подходят для 5-осевой обработки. Требуется пересмотр стратегий.
• Экономия на охлаждении: Жидкостное охлаждение шпинделя CNC-7777 требует качественной СОЖ и регулярной замены фильтров. Пренебрежение этим сокращает ресурс шпинделя.

Заключение

5-осевой фрезерный станок с ЧПУ CNC-7777 от Каменского станкостроительного завода — это не просто оборудование для обработки деталей. Это инструмент для выхода на новый уровень производства. Предприятия, внедряющие 5-осевую технологию сегодня, получают:

• Снижение себестоимости на 40-60%
• Повышение точности до 5 микрон
• Возможность обработки сложнейших деталей за одну установку
• Сокращение цикла производства в 2-3 раза
• Стабильное качество от первой до последней детали
